Το XTOOL M822 TOYOTA Adapter λειτουργεί με τον KC501/ KS-1 Emulator για X100PAD3/X100PAD Elite/X100MAX για Toyota 8A

Περιγραφή του προϊόντος

XTOOL M822 Προγραμματιστής κλειδιού προσαρμογέα για την Toyota 8A / Mercedes-Benz ΑΙΛ κλειδιά χαμένα Εργασία με XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Με το M822 TOYOTA Με τον προσαρμογέα, μπορείτε να εξοικονομήσετε έως και 65% του χρόνου υπολογισμού στη διαδικασία, ή να αποφύγετε να συνδέετε τον προσομοιωτή κλειδιού εκατοντάδες φορές.

Εργαλεία που Χρειάζεστε:

Το XTOOL Tablet (Πάρτε το X100PAD Elite ως παράδειγμα XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

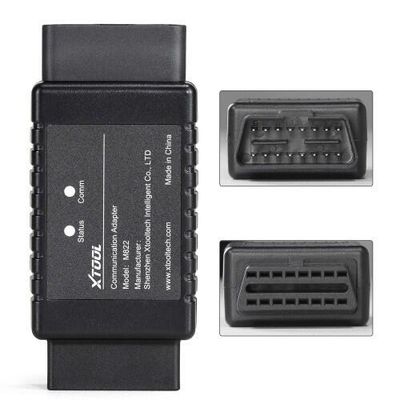

Κεντρικό καλώδιο και σύνδεσμος OBD2-16

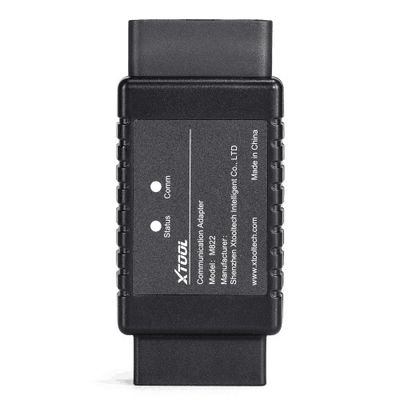

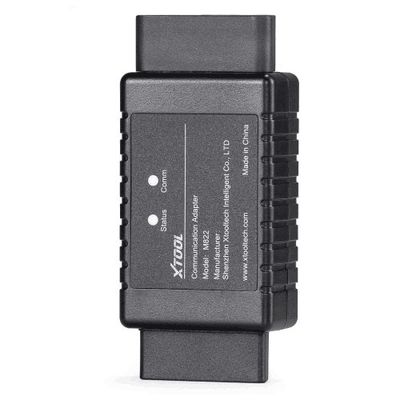

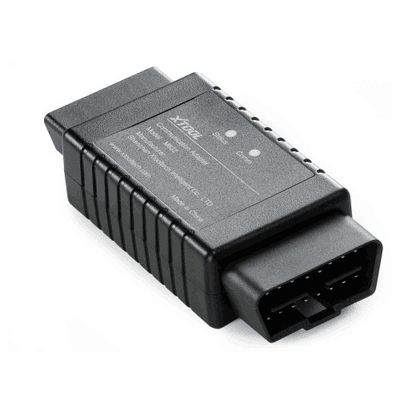

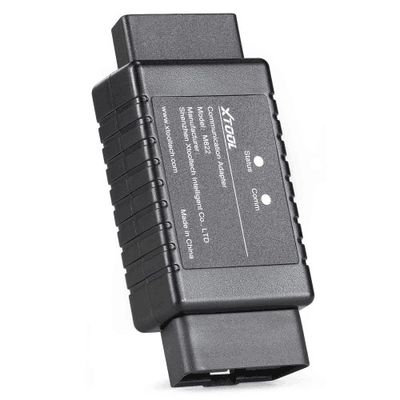

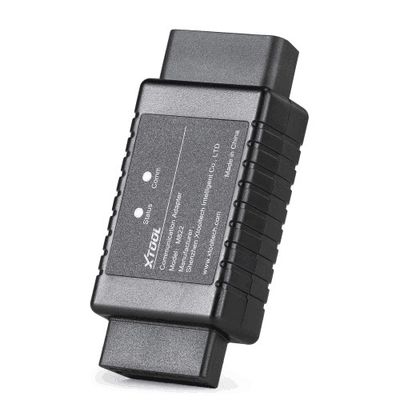

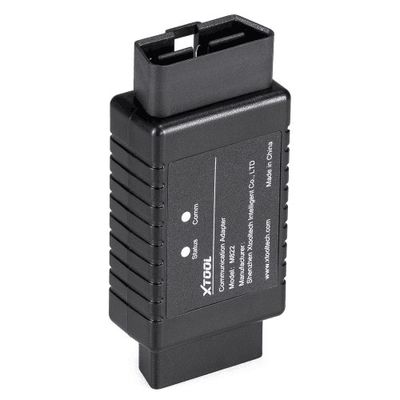

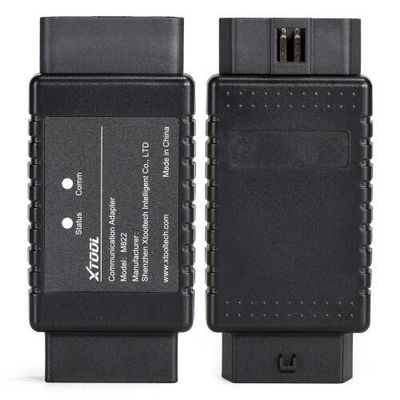

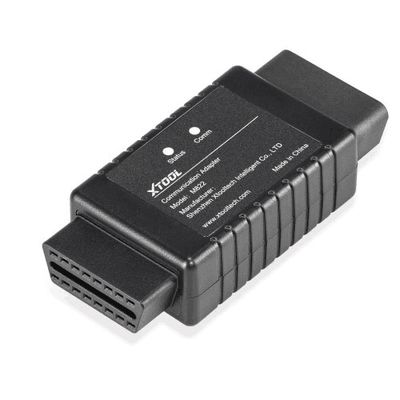

M822 Προσαρμοστής επικοινωνίας

Toyota 8A Εξειδικευμένο σχοινί καλωδίωσης

Προγραμματιστής κλειδιού KC100

ΚΑΣ-1 Toyota Emulator Κλειδί

Σύνδεση δικτύου

Υποστηριζόμενα μοντέλα

2014 έως 2019

Για την Toyota Levin
Για την Κορόλα
Για το RAV4
Για το Πράντο
Για Land Cruiser
Για την Camry
Για τον Highlander
Για τον Ράιζ
Για τη Σιένα
Για την Hiace
Για το Hilux
Για το Crown Kluger
Για το Aygo με πλαίσιο IMMO F3-F4-K6-S6

Σημείωση:Αυτό δεν είναι συμβατό με τα αμερικανικά μοντέλα με κλειδιά λεπίδας chip. Για αυτά τα μοντέλα, χρησιμοποιήστε τη λειτουργία Reset IMMO που υποστηρίζεται στο X100PAD3/X100PAD Elite/X100MAX.

Μέθοδος σύνδεσης

Σύνδεση VIA OBD:

Σύνδεση KC100/KC501 με τη συσκευή μέσω USB και προετοιμασία KS-1
Συνδέστε τη συσκευή (ή το κουτί VCI) με τον προσαρμογέα M822 χρησιμοποιώντας το κύριο καλώδιο.
Συνδέστε το καλώδιο της Toyota στο αυτοκίνητο χρησιμοποιώντας την πύλη OBD.
Πάρτε το συρματόσχοινο από το αυτοκίνητο και χρησιμοποιήστε το συρματόσχοινο για να συνδέσετε το καλώδιο στην μπαταρία.
Πάρτε την ασφάλεια από το κουτί ασφαλείας και συνδέστε το καλώδιο σε αυτό.
Βρείτε την 12V DC αρσενική θύρα από το καλώδιο της Toyota και συνδέστε την στην 12V DC θηλυκή θύρα από το κύριο καλώδιο.

Σημείωση:

Για διαφορετικά μοντέλα, η μέθοδος σύνδεσης μπορεί να μην είναι η ίδια.Παρακαλείστε να ελέγξετε τα δισκία XTOOL για λεπτομερή διάγραμμα καλωδίωσης κατά τη σύνδεση με το όχημα και το ασφαλιστικό.

Σύνδεση στο παγκάκι:

Σύνδεση KC100/KC501 με τη συσκευή μέσω USB και προετοιμασία KS-1
Συνδέστε τον ακινητοποιητή με το καλώδιο του τραπεζιού της Toyota.
Συνδέστε το κύριο καλώδιο και το καλώδιο του τραπεζιού Toyota μέσω του προσαρμογέα M822.
Συνδέστε τον προσαρμογέα 12V DC στο κύριο καλώδιο.

Πώς να κάνετε όλα τα κλειδιά χαμένα για την Toyota 8A με M822:

1. Ανοίξτε το λογισμικό της Toyota (V26.90 ή υψηλότερο) και περάστε από αυτά τα μενού: By Type All blade Key lost ((8A). Μετά από αυτό, αυτό το μενού θα εμφανιστεί.
2. Επιλέξτε Διαβάστε δεδομένα Immobilizer. Θα σας παρατηρήσει να συνδεθείτε στο δίκτυο, και στη συνέχεια να σας πει πώς να συνδεθείτε στο όχημα. Παρακαλούμε ελέγξτε το διάγραμμα καλωδίωσης για λεπτομερή μέθοδο σύνδεσης.
3Αφού συνδεθεί σωστά με το αυτοκίνητο, κάντε κλικ στο "OK" και η συσκευή θα εξαγάγει τα δεδομένα από τον ακινητοποιητή. Αυτό δεν θα διαρκέσει περισσότερο από 3 λεπτά, οπότε παρακαλούμε περιμένετε υπομονετικά.
4Μετά την ανάγνωση των δεδομένων, μπορείτε να ονομάσετε το αρχείο δεδομένων και να το αποθηκεύσετε στο φάκελο Adapter / Toyota.
5Τώρα αποσυνδέστε τον προσαρμογέα M822 και γυρίστε το όχημα στην αρχική του κατάσταση.
6. Βεβαιωθείτε ότι το KC100/KC501 είναι συνδεδεμένο και το KS-1 είναι έτοιμο, και η συσκευή εξακολουθεί να συνδέεται με το δίκτυο, στη συνέχεια κάντε κλικ στο μενού "Γεννήστε 8A προσομοιωμένο κλειδί",και επιλέξτε το αρχείο δεδομένων που έχετε αποθηκεύσει πριν.
7. Επιλέξτε τη θέση κλειδιού. Παρακαλούμε σημειώστε ότι όλες οι θέσεις έχουν ένα αναγνωριστικό μέσα σε αυτό, αλλά μόνο μερικές από αυτές αντιστοιχούν σε ένα εγγεγραμμένο κλειδί.Η θέση κλειδιού 1 ή 2 έχει εγγεγραμμένο κλειδί στο εσωτερικό.
8. Συνδέστε το KC100 ή KC501 στην συσκευή, και βάλτε το KS-1 μέσα στη θέση.
9. Αφού δημιουργηθεί το μιμημένο κλειδί, ελέγξτε αν το μιμημένο κλειδί μπορεί να χρησιμοποιηθεί. Αν όχι, επαναλάβετε το βήμα 6-8, και να θυμάστε να αλλάξετε σε άλλη θέση κλειδιού. Για να ελέγξετε το μιμημένο κλειδί,Βγάλε το τσιπ από το μη προγραμματισμένο κλειδί., τοποθετήστε το KS-1 κοντά στον διακόπτη ανάφλεξης, εισάγετε το κλειδί και δείτε αν το αυτοκίνητο θα μπορούσε να ενεργοποιηθεί.
10. Εάν το κλειδί μπορεί να χρησιμοποιηθεί, παρακαλούμε πηγαίνετε στη λειτουργία προγραμματισμού OBD. Με ένα μιμημένο υπο-κυβερνητικό κλειδί, η υπόλοιπη διαδικασία θα είναι η ίδια με την προσθήκη ενός κλειδιού.Προτείνουμε να ελέγξετε τον αριθμό των εγγεγραμμένων κλειδιών πρώτα..
Σημείωση: Το KS-1 που προσομοιώθηκε δεν εμφανίζεται ως εγγεγραμμένο κλειδί, οπότε δεν θα εμφανιστεί στους αριθμούς κλειδιών.
11. Κάντε κλικ στο "Προσθέστε ένα κλειδί", ελέγξτε την ειδοποίηση που εμφανίζεται, στη συνέχεια τοποθετήστε το KS-1 κοντά στον διακόπτη ανάφλεξης και εισάγετε το νέο κλειδί (χωρίς τσιπ) στον διακόπτη ανάφλεξης και ενεργοποιήστε το.
12Όταν ο δείκτης ακινητοποίησης ανάβει συνεχώς, κλείστε την ανάφλεξη, βγάλτε το νέο κλειδί, εγκαταστήσετε το τσιπ μέσα στο νέο κλειδί, εισάγετε το κλειδί μέσα στο διακόπτη ανάφλεξης.Μην ανάβεις την ανάφλεξη..
13. Τώρα ο δείκτης ακινητοποίησης θα αναβοσβήνει. Περιμένετε για περίπου 1 λεπτό, και δείτε αν ο δείκτης θα ενεργοποιηθεί. Αν ο δείκτης ενεργοποιηθεί, τότε το κλειδί έχει προστεθεί, και η διαδικασία ολοκληρώνεται. Αν όχι, το κλειδί θα ενεργοποιηθεί.Παρακαλώ επαναλάβετε το βήμα 11-13.
14Αφού ολοκληρωθεί, ελέγξτε ξανά τον αριθμό των κλειδιών και συγκρίνετε τα αποτελέσματα με τα προηγούμενα και δείτε αν το κλειδί έχει καταχωρηθεί στο όχημα.

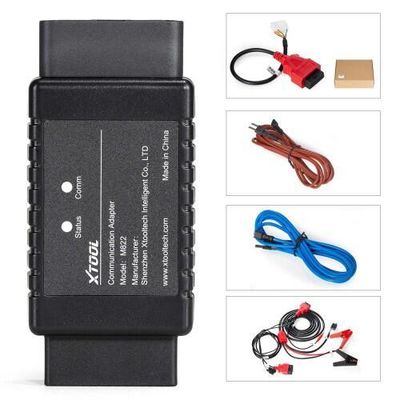

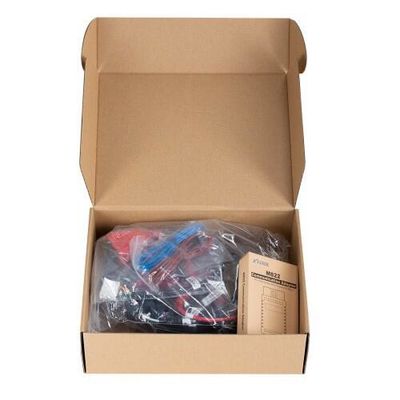

Πίνακας συσκευασίας:

1pc x XTOOL M822 TOYOTA Προσαρμοστής
