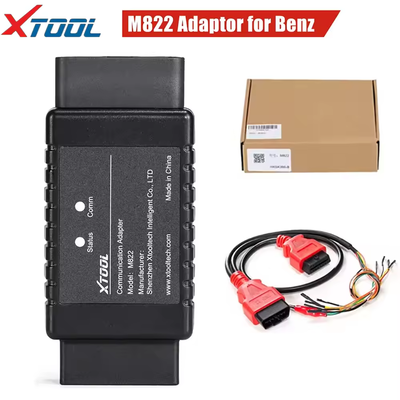

XTOOL M822 M821 Αντάπτορας για Benz All Key Lost για Toyota 8A Προγραμματισμός Κλειδιού Χρειάζεται Συνεργασία με Προγραμματιστή KC501 για PAD3 X100MAX

Με το XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP. Με το M822 TOYOTA Adapter,Μπορείτε να εξοικονομήσετε έως και 65% του χρόνου υπολογισμού στη διαδικασία, ή να σας σώσει από την σύνδεση του emulator κλειδί και έξω για εκατοντάδες φορές.

• Για την Toyota 8A, όλα τα κλειδιά της λεπίδας χάθηκαν.
• 2014-2019 Για το TOYOTA 4A/8A Προγραμματισμός έξυπνου κλειδιού
• Χωρίς κωδικό αριθμού
• Προσθήκη κλειδιού/Όλα τα κλειδιά χαμένα
• Δεν χρειάζονται ειδικά κλειδιά.

Εναλλακτικά, τα προϊόντα αυτά μπορούν να χρησιμοποιηθούν για την κατασκευή ή την εκτέλεση συσκευών που χρησιμοποιούνται για την κατασκευή ή την εκτέλεση των συσκευών αυτών.

• Το XTOOL Tablet (Πάρτε το X100PAD Elite ως παράδειγμα XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• Κεντρικό καλώδιο και σύνδεσμος OBD2-16
• M822 Προσαρμοστής επικοινωνίας
• Toyota 8A Εξειδικευμένο σχοινί καλωδίωσης
• Προγραμματιστής κλειδιού KC100
• ΚΑΣ-1 Toyota Emulator Κλειδί
• Σύνδεση δικτύου

• 2014 έως 2019
• Για την Toyota Levin
• Για την Κορόλα
• Για το RAV4
• Για το Πράντο
• Για Land Cruiser
• Για την Camry
• Για τον Highlander
• Για τον Ράιζ
• Για τη Σιένα
• Για την Hiace
• Για το Hilux
• Για το Crown Kluger
• Για το Aygo με πλαίσιο IMMO F3-F4-K6-S6

Σημείωση: Αυτό δεν είναι συμβατό με τα αμερικανικά μοντέλα με τα πλήκτρα λεπίδας chip.χρησιμοποιήστε τη λειτουργία Επαναφορά IMMO που υποστηρίζεται στο X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

Το M822+J1K02 Benz Cable For Mercedes-Benz All Keys Lost Communication Adapter χρησιμοποιείται για την ολοκλήρωση και βελτιστοποίηση όλων των χαμένων κλειδιών προγραμματισμού για πολλές μονάδες Mercedes-Benz.

Σημείωση: Ο προσαρμογός M822 πρέπει να χρησιμοποιείται με προηγμένες συσκευές προγραμματισμού κλειδιών XTOOL, π.χ.: X100 Pad3/X100 Max και KC501 Key Programmer.

• 1. Θύρα OBD-16: Χρησιμοποιείται για σύνδεση με J1Z02_ για καλώδιο επικοινωνίας BENZ ή σύνδεση με μονάδες EIS/EZS μέσω καλωδίων DuPont.

  * Προσοχή: Μην συνδέεστε απευθείας με την θύρα OBD του αυτοκινήτου.

• 2. Φως κατάστασης: Δείχνει την κατάσταση τροφοδοσίας του προσαρμογέα. Όταν είναι αναμμένα τα κόκκινα φώτα, υποδηλώνει ότι η τροφοδοσία είναι ενεργή.

• 3. Comm Light: Δείχνει την κατάσταση επικοινωνίας του προσαρμογέα. Όταν είναι αναμμένα τα μπλε φώτα, δείχνει ότι ο προσαρμογέα επικοινωνεί με το tablet.

• 4. Θύρα DB15: Χρησιμοποιείται για σύνδεση με το κύριο καλώδιο των δισκίων XTOOL.

  * Σημείωση: Πριν από τη σύνδεση με τον προσαρμογέα M822, αποσυνδέστε τον συνδετήρα OBD2-16 από το κύριο καλώδιο.

• 1. Συνδέστε το KC100/KC501 στην συσκευή μέσω USB και προετοιμάστε ένα KS-1
• 2. Συνδέστε τη συσκευή (ή το κουτί VCI) με τον προσαρμογέα M822 χρησιμοποιώντας το κύριο καλώδιο.
• 3Συνδέστε το καλώδιο της Toyota στο αυτοκίνητο χρησιμοποιώντας την πύλη OBD.
• 4Πάρτε το κλιπ της μπαταρίας από το αυτοκίνητο και χρησιμοποιήστε το κλιπ για να συνδέσετε το καλώδιο στην μπαταρία.
• 5Πάρτε την ασφάλεια από το κουτί ασφαλείας και συνδέστε το καλώδιο σε αυτό.
• 6Βρείτε το αρσενικό πόρτο 12V DC από το καλώδιο της Toyota και συνδέστε το με το θηλυκό πόρτο 12V DC από το κύριο καλώδιο.

Σημείωση:Για διαφορετικά μοντέλα, η μέθοδος σύνδεσης μπορεί να μην είναι η ίδια.Παρακαλείστε να ελέγξετε τα δισκία XTOOL για λεπτομερή διάγραμμα καλωδίωσης κατά τη σύνδεση με το όχημα και το ασφαλιστικό.

• 1. Συνδέστε το KC100/KC501 στην συσκευή μέσω USB και προετοιμάστε ένα KS-1
• 2Συνδέστε τον ακινητοποιητή με το καλώδιο του Τόιοτα.
• 3. Συνδέστε το κύριο καλώδιο και το καλώδιο του Τόιοτα μέσω του προσαρμογέα M822.
• 4Συνδέστε τον 12V DC προσαρμογέα στο κύριο καλώδιο.

1.

   (1) Ανοίξτε το λογισμικό για την Toyota (V26.90 ή υψηλότερη) και περάστε από αυτά τα μενού: By Type All blade Key lost ((8A). Μετά από αυτό, αυτό το μενού θα εμφανιστεί.

2.

   (2) Επιλέξτε Διαβάστε δεδομένα Immobilizer. Θα σας ειδοποιήσει να συνδεθείτε στο δίκτυο, και στη συνέχεια να σας πει πώς να συνδεθείτε στο όχημα. Παρακαλούμε ελέγξτε το διάγραμμα καλωδίωσης για λεπτομερή μέθοδο σύνδεσης.

3.

   (3) Αφού συνδεθεί σωστά με το αυτοκίνητο, κάντε κλικ στο "OK" και η συσκευή θα εξαγάγει τα δεδομένα από τον ακινητοποιητή.

4.

   (4) Μετά την ανάγνωση των δεδομένων, μπορείτε να ονομάσετε το αρχείο δεδομένων και να το αποθηκεύσετε στο Adapter/folder για την Toyota.

5.

   (5) Τώρα αποσυνδέστε τον προσαρμογέα M822 και γυρίστε το όχημα στην αρχική του κατάσταση.

6.

   (6) Βεβαιωθείτε ότι το KC100/KC501 είναι συνδεδεμένο και το KS-1 είναι έτοιμο, και η συσκευή εξακολουθεί να είναι συνδεδεμένη στο δίκτυο, και, στη συνέχεια, κάντε κλικ στο μενού "Γεννήσετε προσομοιωμένο κλειδί 8A".και επιλέξτε το αρχείο δεδομένων που έχετε αποθηκεύσει πριν.

7.

   (7) Επιλέξτε τη θέση κλειδιού. Παρακαλούμε σημειώστε ότι όλες οι θέσεις έχουν ένα αναγνωριστικό μέσα σε αυτό, αλλά μόνο μερικές από αυτές αντιστοιχούν σε ένα καταχωρημένο κλειδί.Η θέση κλειδιού 1 ή 2 έχει εγγεγραμμένο κλειδί στο εσωτερικό.

8.

   (8) Συνδέστε το KC100 ή το KC501 με τη συσκευή και βάλτε το KS-1 μέσα στη θέση.

9. (9) Μετά τη δημιουργία του μιμημένου κλειδιού, ελέγξτε αν το μιμημένο κλειδί μπορεί να χρησιμοποιηθεί. Εάν όχι, επαναλάβετε το βήμα 6-8, και να θυμάστε να αλλάξετε σε άλλη θέση κλειδιού.Βγάλε το τσιπ από το μη προγραμματισμένο κλειδί.Βάλε το ΚΣ-1 κοντά στον διακόπτη ανάφλεξης.

10.

    (10) Εάν το κλειδί μπορεί να χρησιμοποιηθεί, παρακαλούμε πηγαίνετε στη λειτουργία προγραμματισμού OBD. Με ένα μιμημένο βασικό κλειδί, η υπόλοιπη διαδικασία θα είναι η ίδια με την προσθήκη ενός κλειδιού.Προτείνουμε να ελέγξετε τον αριθμό των εγγεγραμμένων κλειδιών πρώτα..

11. *Σημείωση: Το KS-1 που αναπαράγεται δεν εμφανίζεται ως εγγεγραμμένο κλειδί, οπότε δεν θα εμφανιστεί στους αριθμούς κλειδιών.



    (11) Κάντε κλικ στην επιλογή "Προσθήκη κλειδιού", ελέγξτε την ειδοποίηση που εμφανίζεται, στη συνέχεια τοποθετήστε το KS-1 κοντά στον διακόπτη ανάφλεξης και τοποθετήστε το νέο κλειδί (χωρίς τσιπ) στον διακόπτη ανάφλεξης και ενεργοποιήστε το.

12.

    (12) Όταν ο δείκτης ακινητοποίησης αναβοσβήνει συνεχώς, απενεργοποιήστε την ανάφλεξη, αφαιρέστε το νέο κλειδί, τοποθετήστε το τσιπ μέσα στο νέο κλειδί, εισάγετε το κλειδί μέσα στον διακόπτη ανάφλεξης.Μην ανάβεις την ανάφλεξη..

13.

    (13) Τώρα ο δείκτης ακινητοποίησης θα αναβοσβήνει. Περιμένετε για περίπου 1 λεπτό, και δείτε αν ο δείκτης θα ενεργοποιηθεί. Αν ο δείκτης ενεργοποιηθεί, τότε το κλειδί έχει προστεθεί, και η διαδικασία ολοκληρώνεται.,Παρακαλώ επαναλάβετε το βήμα 11-13.

14.

    (14) Αφού ολοκληρωθεί, ελέγξτε ξανά τους αριθμούς των κλειδιών και συγκρίνετε τα αποτελέσματα με τα προηγούμενα και δείτε αν το κλειδί έχει καταχωρηθεί στο όχημα.

• > Παρακαλείστε να ελέγξετε τις εικόνες στην συσκευή κατά τη σύνδεση του προσαρμογέα M822 και της μονάδας EIS/EZS μέσω του καλωδίου για την Benz.
• > Ο προσομοιωτής IR για τη Mercedes-Benz θα πρέπει να συνδέεται με τη θέση της μονάδας κατά τη λειτουργία.
• > Για συσκευές που συνοδεύονται από κουτί VCI, συνδέστε τον προσαρμογέα M822 με το κουτί VCI χρησιμοποιώντας το κύριο καλώδιο και κρατήστε το κουτί VCI συνδεδεμένο με τη συσκευή μέσω Bluetooth.Μπορείτε να ελέγξετε τα στοιχεία σύνδεσης για τέτοιες συσκευές στην συσκευή.
