XTOOL M821 M822 Mercedes-Benz Adapter Λειτουργεί με KC501/X100 Pad3/X100 Max Key Programmer Για Mercedes-Benz Όλα τα Κλειδιά Χαμένα

Περιγραφή του προϊόντος

XTOOL M821 M822 Αναπροσαρμοστής Δουλειά με KC501/X100 Pad3/X100 Max Κλειδί Προγραμματιστή Για Mercedes-Benz Όλα τα κλειδιά χαμένα

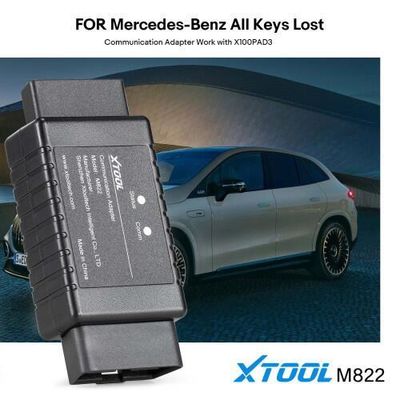

Το XTOOL M821 M822 Mercedes-Benz All Keys Lost Communication Adapter χρησιμοποιείται για την ολοκλήρωση και βελτιστοποίηση όλων των χαμένων κλειδιών προγραμματισμού για πολλαπλές μονάδες Mercedes-Benz. Με το M821 Adapter,Μπορείτε να εξοικονομήσετε έως και 65% του χρόνου υπολογισμού στη διαδικασία, ή να σας σώσει από την σύνδεση του emulator κλειδί και έξω για εκατοντάδες φορές.

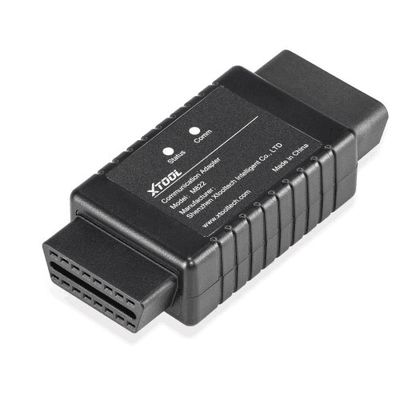

Χαρακτηριστικό του προσαρμογέα XTOOL M821:

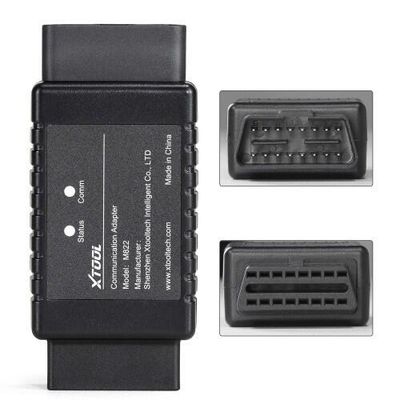

1. Θύρα OBD-16: Χρησιμοποιείται για σύνδεση με καλώδιο επικοινωνίας J1Z02_BENZ ή σύνδεση με μονάδες EIS/EZS μέσω καλωδίων DuPont.
Προσοχή: Μην συνδέεστε με την πύλη OBD του αυτοκινήτου απευθείας.

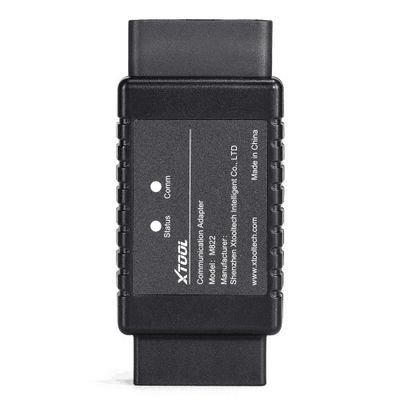

2. Φως κατάστασης: Δείχνει την κατάσταση ισχύος του προσαρμογέα. Όταν είναι αναμμένα τα κόκκινα φώτα, αυτό υποδηλώνει ότι η ενέργεια είναι αναμμένη.
3. Comm Light: Δείχνει την κατάσταση επικοινωνίας του προσαρμογέα. Όταν είναι αναμμένα τα μπλε φώτα, αυτό δείχνει ότι ο προσαρμογέα επικοινωνεί με το tablet.
4. Θύρα DB15: Χρησιμοποιείται για σύνδεση με το κύριο καλώδιο των δισκίων XTOOL.
Σημείωση: Πριν την σύνδεση με τον προσαρμογέα M821, αποσυνδέστε τον σύνδεσμο OBD2-16 από το κύριο καλώδιο.

Προειδοποίηση:
1Πρέπει να δουλέψω με το XTOOL.KC501,PAD3,PAD3 SE
2Παρακαλώ ενημερώστε πρώτα το λογισμικό προγραμματισμού της Mercedes-Benz Key σας στην τελευταία έκδοση 27.10
3. Mercedes-Benz όλες οι βασικές χαμένες λειτουργίες προγραμματισμού θα πρέπει να γίνονται online.Παρακαλούμε βεβαιωθείτε ότι συνδέεστε σε ένα δίκτυο τραπεζιού κατά την επεξεργασία.



Μέθοδος σύνδεσης προσαρμογέα XTOOL M821

1Συνδέστε το KC501 με τη συσκευή μέσω USB.
2Συνδέστε τον πομπό της Mercedes-Benz στον KC501.
3. Αποσυνδέστε τον συνδετήρα OBD2 από το κύριο καλώδιο και στη συνέχεια συνδέστε τη συσκευή (ή το κουτί VCI) με τον προσαρμογέα M821 χρησιμοποιώντας το κύριο καλώδιο.
4Συνδέστε την παροχή 12V στο κύριο καλώδιο.
5. Συνδέστε τη μονάδα EIS/EZS με τον προσαρμογέα M821 χρησιμοποιώντας το καλώδιο J1K02_BENZ. Ελέγξτε την συσκευή για λεπτομέρειες σύνδεσης.
Σημείωση: Παρακαλείσθε να ελέγξετε τις εικόνες στην συσκευή κατά τη σύνδεση του προσαρμογέα M821 και της μονάδας EIS/EZS μέσω καλωδίου J1K02_BENZ.
Σημείωση: Ο προσομοιωτής IR της Mercedes-Benz πρέπει να συνδέεται με το κουμπί της μονάδας κατά τη λειτουργία.
Σημείωση: Για συσκευές που συνοδεύονται από κουτί VCI, συνδέστε τον προσαρμογέα M821 με το κουτί VCI χρησιμοποιώντας το κύριο καλώδιο και κρατήστε το κουτί VCI συνδεδεμένο με τη συσκευή μέσω Bluetooth.
Μπορείτε να ελέγξετε τα στοιχεία σύνδεσης για τέτοιες συσκευές στην συσκευή.

XTOOL M821 Ενότητες EIS υποστήριξης προσαρμογέα

W164 ((ΠΩΡΙΟ) W166 W204 W212 ((ΝΕΟ)
W164(ΝΕΟ) W216 W221 W211

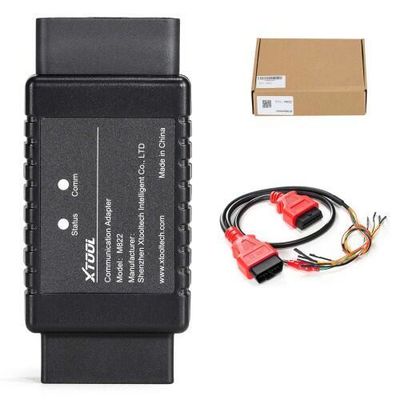

Πίνακας συσκευασίας:

1pc x Mercedes-Benz AKL Αναπροσαρμοστής

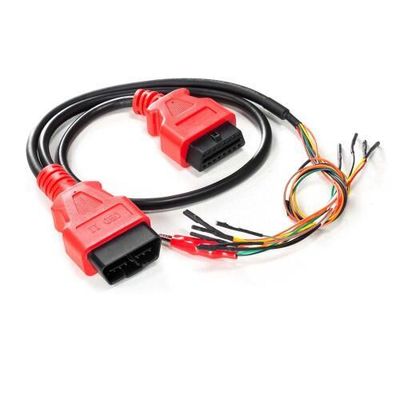

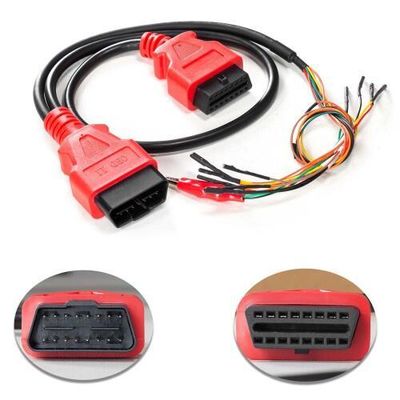

1pc x J1K02_BENZ Σύρμα καλωδίωσης
1pc x M821 Γρήγορος οδηγός
