GODIAG GT100+ GT100 Pro Συνδετήρας ECU OBDII Break Out Box για BMW FEM/BDC CAS4/CAS4+ Πλατφόρμα Δοκιμών για VVDI2/IM608/K518ISE

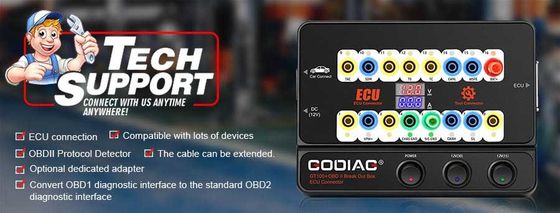

Godiag GT100+ GT100 Pro OBDII Breakout Box ECU Bench Connector με Electronic

• 1 έτος εγγύηση.

• Χρησιμοποιείται με KESS V2 και Ktag

• Σύνδεση ECU + Ανιχνευτής Πρωτοκόλλου OBDII + Ηλεκτρονική Εμφάνιση Ρεύματος

• Το καλώδιο μπορεί να επεκταθεί, με έναν προαιρετικό ειδικό προσαρμογέα

• Συμβατό με εργαλεία από LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG, CGDI.....

• Μετατροπή της διαγνωστικής διεπαφής OBD1 στην τυπική διαγνωστική διεπαφή OBD2

• Χρησιμοποιείται για την πλατφόρμα δοκιμών προσαρμογέα BMW-CAS4 για να ανιχνεύσει εάν ο προγραμματισμός κλειδιών CAS4 λειτουργεί τέλεια ή όχι

GT100+ Pro vs. GT100

1. Το GT100+ προσθέτει Ηλεκτρονική Εμφάνιση Ρεύματος.

2. Το GT100+ προσθέτει Επικοινωνία Πρωτοκόλλου CANBUS

3. Επαναφορά οργάνου/ακινητοποιητή όταν χάνονται όλα τα κλειδιά

Το GODIAG GT100+ είναι μια τελευταία πλατφόρμα δοκιμών για την ανίχνευση επικοινωνίας πρωτοκόλλου OBDII και τη συντήρηση / διάγνωση / προγραμματισμό / κωδικοποίηση ECU Και αφού χαθούν όλα τα κλειδιά, το όργανο και το σύστημα αντικλεπτικής προστασίας αναγκάζονται να ενεργοποιηθούν με βραχυκύκλωμα.

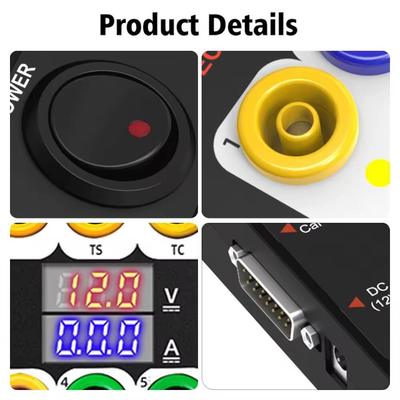

Το GT100+ διαθέτει οθόνη τάσης και ρεύματος. Είναι βολικό για τους μηχανικούς συντήρησης να κρίνουν την τρέχουσα κατάσταση λειτουργίας της ECU.

Μπορεί να μετατρέψει τη διεπαφή OBD2 του αυτοκινήτου σε 16 ακίδων για ανίχνευση σήματος και μετατροπή ηλεκτρικού επιπέδου. Δυνατότητα σύνδεσης των μεμονωμένων μονάδων ή πολλαπλών μονάδων του οχήματος. Μπορεί να συνδεθεί με οποιοδήποτε διαγνωστικό εργαλείο για να πει εάν η επικοινωνία του αυτοκινήτου είναι καλή ή όχι. Μπορεί επίσης να τροφοδοτήσει το αυτοκίνητο όταν αλλάζετε την μπαταρία για να αποφύγετε την απώλεια δεδομένων της μονάδας ελέγχου του οχήματος, το αυτόματο κλείδωμα, την αποτυχία του τηλεχειριστηρίου κλειδιού και την ενεργοποίηση της λυχνίας βλάβης.

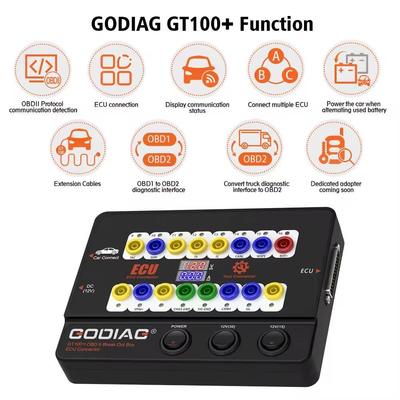

Οδηγός λειτουργίας και λειτουργίας GODIAG GT100+

- Συνδέοντας το όχημα και το διαγνωστικό εργαλείο μέσω OBDII, η λυχνία LED του Godiag GT100+ θα υποδεικνύει εάν η διαγνωστική διεπαφή OBDII έχει καλή επικοινωνία με το αυτοκίνητο.
- Παρακολούθηση της τάσης της διεπαφής OBDII του οχήματος και εμφάνισή της σε πραγματικό χρόνο. Εάν είναι μικρότερη από 11V, σταματήστε τη διάγνωση και τον προγραμματισμό για να αποφύγετε την αδυναμία εκκίνησης του οχήματος/απώλεια δεδομένων/κλείδωμα μονάδας.


Σημασία ένδειξης:

1.) Χρησιμοποιείται για να ελέγξετε εάν το εργαλείο διάγνωσης / προγραμματισμού / κωδικοποίησης μπορεί να στείλει σήματα επικοινωνίας.


2.) Σύνδεση ECU: σύνδεση μεμονωμένης μονάδας

GODIAG GT100+, συνδεδεμένο σε μια μεμονωμένη μονάδα ECU, είναι βολικό για έναν χρήστη να κάνει τη διάγνωση και τον προγραμματισμό της μεμονωμένης μονάδας.

3.) GT100+ προγραμματίστε κλειδί για VW, για Porsche, για Mitsubishi κ.λπ. με όλα τα κλειδιά χαμένα - ενεργοποιήστε το όργανο ή τη μονάδα ακινητοποιητή.

A. Για να προγραμματίσετε για VW 4ης γενιάς / 5ης γενιάς Χαμένα όλα τα κλειδιά (για παράδειγμα: νέα A6L Touareg A4 Q5 A7), χρησιμοποιήστε το GT100+ για να βραχυκυκλώσετε τον σύνδεσμο μπανάνας PIN 16----PIN 1 για να ανάψετε τον πίνακα οργάνων, μετά χρησιμοποιήστε το εργαλείο προγραμματισμού κλειδιών για να συνδεθείτε με τον θηλυκό προσαρμογέα του GT100+ για συλλογή δεδομένων. Ορισμένοι πίνακες οργάνων οχημάτων δεν θα ανάψουν, αλλά τα δεδομένα μπορούν επίσης να συλλεχθούν, για παράδειγμα: A6L Q7.
B. Για να αντικαταστήσετε την ECU του κινητήρα για Toyota ή να χρησιμοποιήσετε κάποιο προγραμματιστή κλειδιών για να προγραμματίσετε για Toyota όταν χαθούν όλα τα κλειδιά, πρέπει να βραχυκυκλώσετε το PIN13-PIN4
C. Για να προγραμματίσετε το κλειδί Mitsubishi με όλα τα κλειδιά χαμένα ή να ρυθμίσετε το OBDII όταν χαθούν όλα τα τηλεχειριστήρια, βραχυκυκλώστε το PIN1-PIN4.
D. Για να προγραμματίσετε το κλειδί Porsche Cayenne με όλα τα κλειδιά χαμένα ή με όλα τα τηλεχειριστήρια χαμένα, βραχυκυκλώστε το PIN3-PIN7.

4.) Λειτουργία εμφάνισης τιμής τάσης και ρεύματος

Συνδέστε τη μονάδα ECU στον πάγκο χρησιμοποιώντας τον σύνδεσμο μπανάνας ή τη ειδική διεπαφή ECU db25 και το Godiag GT100+ θα εμφανίσει την τιμή τάσης / ρεύματος.
Ο χρήστης μπορεί να δει διαισθητικά την τρέχουσα κατάσταση της ECU. Δεν υπάρχει εμφάνιση ρεύματος ή Το πραγματικό εμφανιζόμενο ρεύμα δεν είναι σύμφωνο με το αναμενόμενο ρεύμα του μηχανικού, τότε μπορείτε αμέσως να ελέγξετε εάν η καλωδίωση είναι λάθος, εάν η καλωδίωση είναι σωστή, μπορεί να κρίνει ότι η ECU μπορεί να είναι χαλασμένη, επομένως δεν χρειάζεται να εκτελέσετε διαγνωστική επικοινωνία και μπορείτε να επισκευάσετε απευθείας την ECU.

Εάν εμφανίζει πολύ ρεύμα, τότε μπορείτε επίσης να προσδιορίσετε εάν το καλώδιο είναι συνδεδεμένο λανθασμένα ή η ECU είναι χαλασμένη.

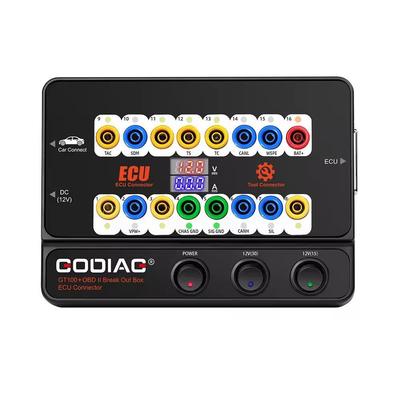

5.)GT100+ Pin 1, 9, 3, 11 12, 13, 8 [αντιστοιχεί στον κίτρινο σύνδεσμο μπανάνας στο μηχάνημα], αυτή η μη τυπική διεπαφή πρωτοκόλλου obd2 μπορεί να εμφανίσει πρωτόκολλο επικοινωνίας CAN BUS ή K-Line. Το GT100+ μπορεί να εμφανίσει μόνο το πρωτόκολλο K- Line PWM VPW+ KWP 2000. Το GT100 θα εμφανίσει το πρωτόκολλο επικοινωνίας CANBUS K-Line Pwm Vpw+ KWP 2000.

6.)Επικοινωνήστε γρήγορα με μια μεμονωμένη ECU στον πάγκο συνδέοντας με το διαγνωστικό / προγραμματιστικό εργαλείο ECU. [Το οποίο επιτρέπει στους μηχανικούς ή τεχνικούς να ολοκληρώσουν την εργασία στον πάγκο, επίσης να αποφύγουν τον κίνδυνο απώλειας δεδομένων σε άλλες μονάδες κατά την άμεση δοκιμή στο όχημα.]



7.) Σύνδεση πολλαπλών μονάδων ECU οχήματος. [Στοχεύει στην επίλυση του προβλήματος των μηχανικών και των τεχνικών που πρέπει να συνδέσουν πολλαπλές ECU κατά τον προγραμματισμό μιας μονάδας, όπως η σύνδεση με πολλαπλές μονάδες ECU για προγραμματισμό κλειδιών]



8.) Αντικατάσταση της βοηθητικής παροχής ρεύματος για την μπαταρία- λειτουργία σύνδεσης αδιάλειπτης παροχής ρεύματος. [Δεδομένου ότι υπάρχει βλάβη ή λείπουν δεδομένα τηλεχειριστηρίου αντικλεπτικής προστασίας ορισμένων οχημάτων όταν αποσυναρμολογείται η μπαταρία, η βοηθητική παροχή ρεύματος στοχεύει στην παροχή ρεύματος στο όχημα μέσω του GT100+ πριν από την αντικατάσταση της μπαταρίας για τη διατήρηση της παροχής ρεύματος στο όχημα. Εγγυάται ότι η ECU του οχήματος είναι συνδεδεμένη με ρεύμα κατά την αντικατάσταση της μπαταρίας.]



9.)Το καλώδιο OBD2 του GT100+ έχει μήκος 1,4 μέτρα, το οποίο θα λύσει το πρόβλημα ότι το καλώδιο του διαγνωστικού εργαλείου δεν είναι αρκετά μακρύ ή η θύρα διαγνωστικών του οχήματος είναι πολύ στενή για να συνδεθεί. Συνδέστε πρώτα το GT100+, ενεργοποιήστε τον διακόπτη λειτουργίας και θα δείτε την τάση στην οθόνη, η οποία μπορεί να σας πει εάν η παροχή ρεύματος του οχήματος είναι φυσιολογική. [Το οποίο απομακρύνει τον κίνδυνο καψίματος του διαγνωστικού και προγραμματιστικού εργαλείου λόγω της τροποποιημένης θύρας OBD2 του οχήματος]



10.)Για παλιά οχήματα OBD1 ή ειδική διαγνωστική θύρα, συνδέστε το GT100+ μέσω του βύσματος μπανάνας και του βραχυτήρα DB25. Η διαγνωστική θύρα OBD1 ή η ειδική διαγνωστική θύρα μπορεί να μεταφερθεί στην τυπική διαγνωστική θύρα OBD2.

11.)Το GT100+ θα μετατρέψει τη θύρα OBD1 ειδικού φορτηγού στην τυπική διαγνωστική θύρα OBD2 σύμφωνα με το πρωτόκολλο.



12.) ΓιαBMW CAS4/CAS4+Programming Test Platform, χρησιμοποιείται για να ελέγξει εάν το προγραμματισμένο κλειδί λειτουργεί κανονικά με το CAS4



13.) ΓιαBMW FEM/BDC Programming Test Platform




14.) Περισσότεροι σύνδεσμοι και ειδικές μονάδες βρίσκονται υπό ανάπτυξη, περιμένετε...



Διάγραμμα σύνδεσης υλικού:

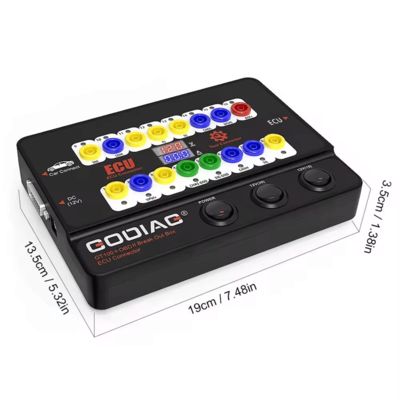

Παράμετρος Godiag GT100+

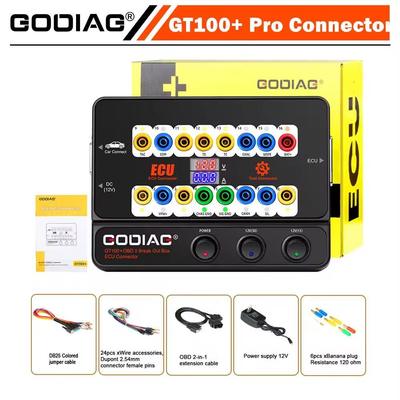

Η συσκευασία περιλαμβάνει:

1pc x Κεντρική μονάδα GT100+
1pc x Καλώδιο επέκτασης OBD 2-σε-1
1pc x Έγχρωμο καλώδιο βραχυτήρα
1pc x Τροφοδοτικό 12V
1pc x Αντίσταση 120 ohm
6pcs x Βύσμα μπανάνας
24pcs x Αξεσουάρ καλωδίων, θηλυκές ακίδες υποδοχής Dupont 2,54mm
