Xtruck Y005 Εργαλείο Διάγνωσης Αισθητήρα NOx για Διάγνωση Βλαβών CAN Bus σε Βαρέα Φορτηγά 24V/12V

Περιγραφή:Περιγραφή:
Ο ανιχνευτής αισθητήρων NOx Xtruck Y005 έχει σχεδιαστεί για να βοηθά τους μηχανικούς συντήρησης οχημάτων να προσδιορίζουν εύκολα και γρήγορα το πρόβλημα του CAN bus ή της μονάδας.
Με τον ανιχνευτή αισθητήρων NOx Xtruck Y005, μπορείτε να βρείτε προβλήματα ελαττωμάτων του κυκλώματος CAN ή εάν η μονάδα NOx είναι κατεστραμμένη πιο γρήγορα.

ΚύριαΛειτουργία:

1. Γρήγορη ανίχνευση εάν υπάρχει πρόβλημα με τη γραμμή ή τη μονάδα CANbus
2. Γρήγορη ανίχνευση εάν η μονάδα οξειδίου του αζώτου είναι κατεστραμμένη
3. Βοηθήστε γρήγορα το προσωπικό συντήρησης να προσδιορίσει το πρόβλημα

Λίστα δοκιμασμένων μοντέλων:

Ενημέρωση λογισμικού:Διαδικτυακή ενημέρωση & Δωρεάν

Εγγύηση:1 έτος εγγύηση, Δια βίου υπηρεσίες μετά την πώληση

Πώς να το χρησιμοποιήσετε;

1. Έναάκρο της κύριας γραμμής δοκιμής συνδέεται στη συσκευή και το άλλο άκρο συνδέεται στον αισθητήρα αζώτου και οξυγόνου.
2. Θέρμανση αισθητήρα αζώτου και οξυγόνου
3. Συνδέστε τον αισθητήρα αζώτου και οξυγόνου και κάντε κλικ στη δοκιμή αισθητήρα NOx, επιλέξτε δοκιμή αισθητήρα NOx 24V ή 12V
4. Επιλέξτε το αντίστοιχο μοντέλο
5. Όταν η σύνδεση ολοκληρωθεί, κάντε κλικ στο κουμπί “Go” και, στη συνέχεια, εισέλθετε στη δοκιμή του αισθητήρα αζώτου και οξυγόνου. Μετά από 300 δευτερόλεπτα, θα εμφανιστεί η συγκέντρωση αζώτου και οξυγόνου και η συγκέντρωση οξυγόνου. Εάν ο αισθητήρας αζώτου και οξυγόνου είναι κατεστραμμένος, η μηχανή θα αναφέρει τον αντίστοιχο κωδικό σφάλματος.

Οδηγίες λειτουργίας:1, Μέθοδος σύνδεσης μεταξύ της κύριας γραμμής δοκιμής και της συσκευής, όπως φαίνεται στα δεξιά
2, Πατήστε το κουμπί λειτουργίας για 3 δευτερόλεπτα για να μπείτε στο μενού, όπως φαίνεται στα δεξιά
1) Αναζήτηση κόμβου CAN-bus

Αυτή η λειτουργία μπορεί να βοηθήσει στην εύρεση του χαμένου κόμβου μέσω της διεπαφής OBD, η οποία μπορεί να βρει τη συσκευή
στο CAN bus.Βήμα 1:
Ένα άκρο της κύριας γραμμής δοκιμής συνδέεται στη συσκευή και το άλλο άκρο συνδέεταιστη θύρα ανίχνευσης οχήματος OBD.Βήμα 2:
Θέρμανση αισθητήρα αζώτου και οξυγόνουΠεριμένετε μερικά δευτερόλεπτα και η συσκευή θα αναζητήσει αυτόματα την μονάδα CAN χωρίς σφάλματα του οχήματος
2) Ελεγκτής αισθητήρα αζώτου και οξυγόνου

Βήμα 1: Ένα άκρο της κύριας γραμμής δοκιμής συνδέεται στη συσκευή και το άλλο άκρο συνδέεται στον αισθητήρα αζώτου και οξυγόνου
Βήμα 2:
Θέρμανση αισθητήρα αζώτου και οξυγόνουΣημείωση: Ο ίδιος ο αισθητήρας αζώτου και οξυγόνου πρέπει να θερμανθεί για να μετρηθεί με ακρίβεια η συγκέντρωση αζώτου και οξυγόνου και η συγκέντρωση οξυγόνου. Χρειάζεται εξωτερική παροχή ρεύματος 24V ή χρησιμοποιήστε την ισχύ της μπαταρίας 24V. Εάν δεν ακολουθήσετε τα τυπικά βήματα, μπορεί να προκαλέσει ζημιά στη συσκευή και στα οχήματα και η εταιρεία δεν φέρει καμία νομική ευθύνη.
Βήμα 3:
Συνδέστε τον αισθητήρα αζώτου και οξυγόνου και κάντε κλικ στη δοκιμή αισθητήρα NOx, επιλέξτε δοκιμή αισθητήρα NOx 24V ή 12V.Σημείωση: Βεβαιωθείτε ότι η παροχή ρεύματος του αισθητήρα αζώτου και οξυγόνου είναι 24V/12V, η λανθασμένη επιλογή θα καταστρέψει τον αισθητήρα αζώτου και οξυγόνου.
Βήμα 4: Επιλέξτε το αντίστοιχο μοντέλο
Μέθοδος 1: Επιλέξτε “αυτόματη δοκιμή αναγνώρισης”, η μηχανή θα αναγνωρίσει αυτόματα το μοντέλο σύμφωνα με τον αισθητήρα αζώτου και οξυγόνου. (Αυτά τα δεδομένα παρέχουν μόνο αναφορά για το προσωπικό συντήρησης, όχι ως το μοναδικό κριτήριο για τη συντήρηση.)
Μέθοδος 2: Επιλέξτε “Δοκιμή χειροκίνητης αναγνώρισης” και επιλέξτε χειροκίνητα το αντίστοιχο πρόγραμμα δοκιμής σύμφωνα με τους διαφορετικούς τύπους αισθητήρων αζώτου και οξυγόνου
Εάν η γραμμή CAN δεν είναι σωστά συνδεδεμένη ή υπάρχει πρόβλημα με τον αισθητήρα αζώτου και οξυγόνου, το σήμα CAN δεν μπορεί να βρεθεί.
Βήμα 5:
Όταν η σύνδεση ολοκληρωθεί, κάντε κλικ στο κουμπί Go και, στη συνέχεια, εισέλθετε στη δοκιμή του αισθητήρα αζώτου και οξυγόνου. Μετά από 300 δευτερόλεπτα, θα εμφανιστεί η συγκέντρωση αζώτου και οξυγόνου και η συγκέντρωση οξυγόνου. Εάν ο αισθητήρας αζώτου και οξυγόνου είναι κατεστραμμένος, η μηχανή θα αναφέρει τον αντίστοιχο κωδικό σφάλματος.

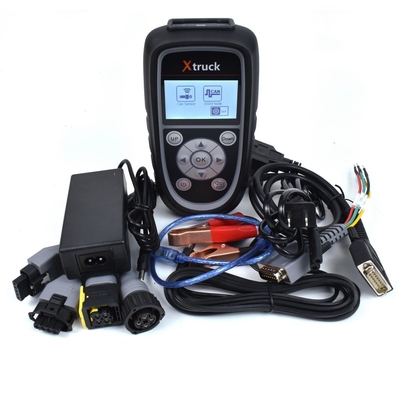

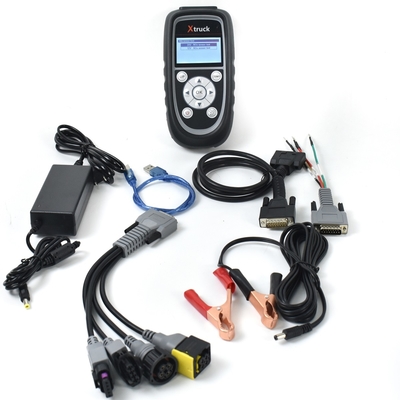

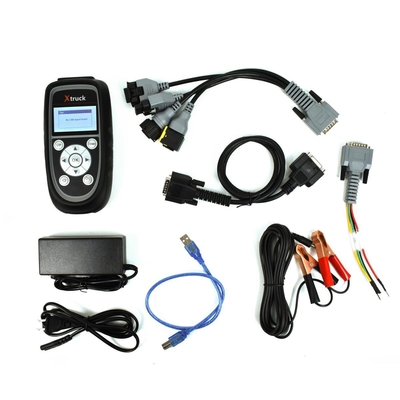

Η συσκευασία περιλαμβάνει:

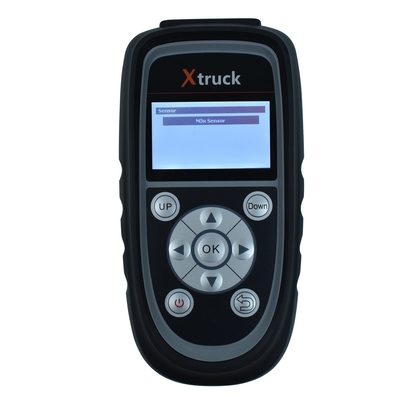

1pc x Κύρια μονάδα Xtruck Y005

1pc x Προσαρμογέας ρεύματος

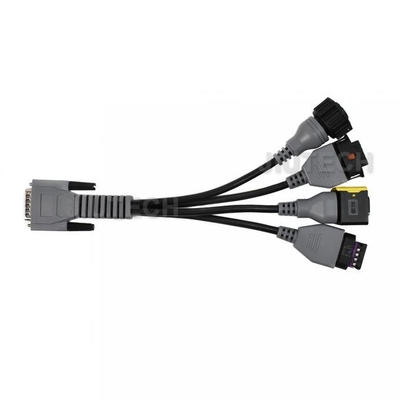

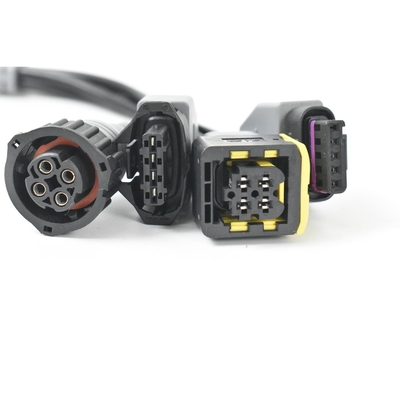

1pc x Τέσσερα σε ένα γραμμή δοκιμής αζώτου και οξυγόνου

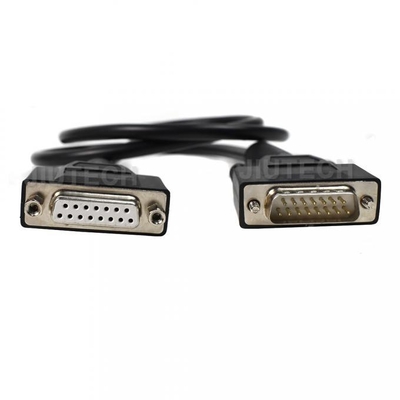

1pc x Κύρια γραμμή δοκιμής DB15
1pc x Γραμμή ενημέρωσης συσκευής
1pc x Γραμμή αναπτήρα (αρσενικό & θηλυκό)
