LAUNCH X431 O2-2 Scope Box παλμογράφος 4 καναλιών 100MHz USB DC Αυτοκίνητο παλμογράφοι Εργασία με PRO3S+ V5.0/PAD V/ PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Τόπος καταγωγής Κίνα
Μάρκα LAUNCH X431 O2-2 Scope Box
Αριθμό μοντέλου LAUNCH X431 O2-2 Scope Box
Ποσότητα παραγγελίας min 1
Τιμή $550
Συσκευασία λεπτομέρειες 44*38*14εκ /4.9KG
Χρόνος παράδοσης 1 εργάσιμη ημέρα
Όροι πληρωμής T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 1000

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Όνομα μοντέλου LAUNCH X431 O2-2 Scope Box Προέλευση Ηπειρωτική Κίνα
Ποιότητα Ανώτερος Εύρος ζώνης 100MHz
Χρόνος ανόδου ≤3.5ns (τυπικός) Μέγιστος συντελεστής δειγματοληψίας 1Gbps (για τέσσερα κανάλια)
Αντίσταση εισαγωγής 1MΩ±1.5%
Επισημαίνω

Αυτοκίνητο παλμογράφοι

,

4 καναλιών 100MHz παλμογράφος

,

Launch X431 100MHz παλμογράφος
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Περιγραφή Προϊόντος

Το Launch O2-2 Scope Box επιτρέπει στον χρήστη να καταγράψει μια συγκεκριμένη κυματομορφή, καθιστώντας τη διαδικασία 70% πιο αποτελεσματική σε σύγκριση με άλλα παλμογράφο. Διαθέτει τη δυνατότητα εγγραφής και αναπαραγωγής δεδομένων κυματομορφής υψηλής ανάλυσης για μελλοντική ανάλυση. Η δυνατότητα εισαγωγής ονομάτων και χαρακτήρων απευθείας κάνοντας κλικ στο εικονικό πληκτρολόγιο βελτιώνει τη διαδικασία και συμβάλλει σε 90% βελτίωση της απόδοσης.
LAUNCH O2-2 Scope Box Για την Επίλυση Σύνθετων Ηλεκτρικών Βλαβών

Με νέο σχεδιασμό και αναβαθμισμένο υλικό, το LAUNCH O2-2 Scopebox είναι μια ευέλικτη και εύχρηστη πρόσθετη μονάδα που μπορεί να ανιχνεύσει βλάβες υψηλού επιπέδου σε διάφορα ηλεκτρικά εξαρτήματα, όπως αισθητήρες, ενεργοποιητές και κυκλώματα. Με την ενσωμάτωση με τα εργαλεία σάρωσης της σειράς X-431 μέσω της εφαρμογής O2-2, παρέχει ακριβή και καταληκτικά διαγνωστικά σφάλματα που επιτρέπουν στο συνεργείο και στον τεχνικό να διευρύνουν τη λειτουργικότητα του εργαλείου σάρωσης.

Ενσωματώνεται με τα εργαλεία σάρωσης της σειράς X-431 (όπως X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) μέσω της εφαρμογής O2-2 για καταληκτικά διαγνωστικά αποτελέσματα.

Σημαντικά σημεία:

4 κανάλια
Εύρος ζώνης 100MHz
Αυτόματη διαμόρφωση
Αποθήκευση κυματομορφών με ένα κλικ
Μέτρηση δρομέα
Ρυθμίσεις παραμέτρων κυματομορφής με ένα κλικ
Λειτουργία επίδειξης
Online βοήθεια
Μαθηματικές πράξεις κυματομορφής
23 αυτόματες μετρήσεις

Χαρακτηριστικά:

1. Αντιμετώπιση προβλημάτων και διαγνωστικά ECU
2. Διαθέτει τη δυνατότητα εγγραφής και αναπαραγωγής δεδομένων κυματομορφής υψηλής ανάλυσης για μελλοντική ανάλυση. Ένα κλειδί ενεργοποίησης επιτρέπει στους χρήστες να καταγράφουν
3. Μια συγκεκριμένη κυματομορφή που καθιστά τη διαδικασία 70% πιο αποτελεσματική σε σύγκριση με άλλα παλμογράφο
4. Πρόσβαση σε 23 παραλλαγές αυτόματων μετρήσεων που εμφανίζονται σε μία οθόνη για εύκολη εναλλαγή
5. Δυνατότητα εισαγωγής ονομάτων και χαρακτήρων απευθείας κάνοντας κλικ στο εικονικό πληκτρολόγιο, αυτή η λειτουργία βελτιώνει τη διαδικασία και συμβάλλει σε 90% απόδοση
6. Μνήμη buffer έως 50M
7. Χρησιμοποιήστε τη λειτουργία ζουμ in/out για να δείτε ακριβείς λεπτομέρειες
8. Προσαρμόσιμες προσωπικές ρυθμίσεις συστήματος που μπορούν να αποθηκευτούν ως αρχεία διαμόρφωσης για προβολή
9. Η λειτουργία αυτο-βαθμονόμησης επιτρέπει τη βελτιστοποίηση της διαδρομής σήματος του παλμογράφου για μέγιστη ακρίβεια μέτρησης
10. Μεγέθυνση μαθηματικών πράξεων κυματομορφής, όπως πρόσθεση, αφαίρεση, πολλαπλασιασμός και λειτουργία FFT για ανάλυση κυματομορφής υψηλού επιπέδου
11. Πολλαπλά τεστ αυτοκινήτων που περιλαμβάνουν κυκλώματα, αισθητήρες, ενεργοποιητές, δοκιμές ανάφλεξης και άλλα
Πολυγλωσσικό περιβάλλον χρήστη
12. Μεταφορά δεδομένων USB Sunc σε εξωτερικές συσκευές όπως φορητό υπολογιστή, tablet κ.λπ.

Λειτουργίες:

Υποστηρίζει πολλαπλά προκαθορισμένα τεστ έργων οχημάτων
Υποστηρίζει μια ποικιλία προκαθορισμένων τεστ έργων αυτοκινήτων, όπως κυκλώματα, αισθητήρες, ενεργοποιητές, δοκιμές ανάφλεξης, δοκιμές επικοινωνίας και συνδυαστικές δοκιμές, και προκαθορίζει διάφορες παραμέτρους και συγκεκριμένες μεθόδους σύνδεσης για κάθε δοκιμή.

23 ρυθμίσεις αυτόματης μέτρησης
23 ρυθμίσεις αυτόματης μέτρησης εμφανίζονται σε μία οθόνη, η οποία είναι καθαρή με μια ματιά και μπορεί να κάνετε κλικ με ένα ελαφρύ άγγιγμα. Υποστηρίζει εκκαθάριση με ένα κλικ, εξαλείφοντας την κούραση της αλλαγής σελίδων και της αναζήτησης πολλές φορές, καθιστώντας την αυτόματη μέτρηση εύκολη στη χρήση και βολική.

Γρήγορη εναλλαγή πηγής ενεργοποίησης
Υποστηρίζει άκρη, παλμό και άλλες ενεργοποιήσεις. Απλές και διαισθητικές ρυθμίσεις ενεργοποίησης και γρήγορες μέθοδοι εναλλαγής πηγής ενεργοποίησης καθιστούν το πιο δύσκολο μέρος της εφαρμογής παλμογράφου εξαιρετικά εύκολο.

Δημιουργήστε γρήγορα προκαθορισμένες παραμέτρους κυματομορφής με ένα κλικ
Κατά τη δοκιμή κυματομορφών, μπορείτε να αποθηκεύσετε τις υπάρχουσες ρυθμίσεις στην τρέχουσα διεπαφή ως προκαθορισμένες παραμέτρους κυματομορφής με ένα κλικ. Κατά τη δοκιμή παρόμοιων κυματομορφών αργότερα, μπορείτε να φορτώσετε απευθείας τις προκαθορισμένες παραμέτρους χωρίς επαναλαμβανόμενες ρυθμίσεις.

Αποθηκεύστε γρήγορα κυματομορφές με ένα κλικ
Αποθηκεύστε γρήγορα την κυματομορφή που εμφανίζεται αυτήν τη στιγμή στην οθόνη με ένα κλικ και αποθηκεύστε την αυτόματα στην καθορισμένη μορφή. Μπορεί να χρησιμοποιηθεί απευθείας ως κυματομορφή καναλιού αναφοράς για εμφάνιση αργότερα.

Βολική λειτουργία δρομέα
Ενεργοποιήστε τους οριζόντιους και κάθετους δρομείς με ένα κλικ αντίστοιχα. Κάθε δρομέας μπορεί να σύρεται ανεξάρτητα και η παρακολούθηση του δρομέα υλοποιείται επίσης απευθείας μέσω απλών επισημάνσεων αφής, βελτιώνοντας τη συνολική απόδοση κατά περισσότερο από 80%.

Υποστήριξη αλλαγών δρομέα/χάρακα φάσης ανάλογα
Όταν η κυματομορφή μεγεθύνεται/μειώνεται, ο δρομέας και η κλίμακα φάσης μπορούν να αλλάξουν ανάλογα, διατηρώντας το εύρος μέτρησης αμετάβλητο.

Υποστηρίζει αφή 2 σημείων, η κυματομορφή μπορεί να μεγεθυνθεί ή να μειωθεί κάθετα ή οριζόντια
Σύρετε οριζόντια ή κάθετα με 2 σημεία για να μεγεθύνετε ή να μειώσετε την κυματομορφή οριζόντια ή κάθετα.

Υποστήριξη λειτουργίας επίδειξης
Προκαθορισμένες ημιτονοειδείς κυματομορφές για την επίδειξη κοινών λειτουργιών χωρίς σύνδεση παλμογράφου.

Υποστηρίζει μαθηματικές πράξεις κυματομορφής
Υποστηρίζει υπολογισμούς πρόσθεσης, αφαίρεσης, πολλαπλασιασμού και διαίρεσης δύο καναλιών κυματομορφών, εκτός από τον γρήγορο μετασχηματισμό Fourier.

Λεπτομερής σύγκριση μεταξύ Launch O2-2 Scope Box και Launch O2-1 Scope Box
Μοντέλο O2-1 O2-2
Κανάλι 4 4
Εύρος ζώνης 100MHz 100MHz
Χρόνος ανόδου ≤3.5ns(τυπικό) ≤3.5ns
Μέγιστος ρυθμός δειγματοληψίας 1Gbps(για τέσσερα κανάλια) 1Gbps
Αντίσταση εισόδου 1MΩ±1.5% 1MΩ±1.5%
Βάθος αποθήκευσης 50M 10M
Αριθμός bit δειγματοληψίας 8bit 8bit
Κάθετη ακρίβεια 3% 3%
Κάθετη ταχύτητα 5mV~10V 5mV~10V
Αντιστροφή Υποστήριξη Υποστήριξη
Σύζευξη καναλιού DC, AC DC, AC
Ταχύτητα βάσης χρόνου 5ns~1ks 1ns-1ks
Ακρίβεια βάσης χρόνου 20ppm 20ppm
Λειτουργία δειγματοληψίας Κανονική Κανονική
Αποκωδικοποίηση CANBus CAN, LIN CAN, LIN
Τύπος ενεργοποίησης Άκρη, Πλάτος παλμού Άκρη, Πλάτος παλμού
Λειτουργία ενεργοποίησης Κανονική, Αυτόματη και Μονή SEQ Κανονική, Αυτόματη και Μονή SEQ
Σύζευξη ενεργοποίησης DC, Απόρριψη θορύβου DC, Απόρριψη θορύβου
Μαθηματικά Διπλό κύμαFFT Διπλό κύμαFFT
Οθόνη YT,Zoom,Roll YT,Zoom,Roll
Λειτουργία κύλισης 200ms/div~1000s/div 200ms/div~1000s/div
Αυτόματη διαμόρφωση Υποστήριξη Υποστήριξη
Αυτόματη μέτρηση 23 23
Δρομέας Οριζόντιος δρομέας, Κάθετος δρομέας Οριζόντιος δρομέας, Κάθετος δρομέας
Τροφοδοτείται από Θύρα USB, θύρα DC IN Θύρα USB, θύρα DC IN
Μέθοδος μετάδοσης δεδομένων USB USB
Επιλογές διαμόρφωσης οχήματος Κυκλώματα, αισθητήρας, ενεργοποιητές, ανάφλεξη Κυκλώματα, αισθητήρας, ενεργοποιητές, ανάφλεξη
Θερμοκρασία λειτουργίας 0℃~50℃ 0℃~50℃
Εύρος τροφοδοσίας USB:5V/1A
DC:12V/24V		 USB:5V/1A
DC:12V/24V
Συμβατότητα Διαφορετικές αναλύσεις tablet απαιτούν διαφορετικές ΕΦΑΡΜΟΓΕΣ Μία ΕΦΑΡΜΟΓΗ μπορεί να είναι συμβατή με πολλαπλές αναλύσεις tablet
Κινήσεις πολλαπλής αφής Όχι Υποστηρίζει αφή 2 σημείων, η κυματομορφή μπορεί να μεγεθυνθεί ή να μειωθεί κάθετα ή οριζόντια
Διαμόρφωση οχήματος Όχι Κάθε έργο δοκιμής μπορεί να υποστηρίξει τεκμηρίωση online βοήθειας (η τεκμηρίωση βοήθειας θα συνταχθεί σύμφωνα με τις ανάγκες αργότερα)
Αναβάθμιση υλικολογισμικού Χειροκίνητη αναβάθμιση Υποστήριξη online αναβάθμισης
Ενεργοποίηση Η παρατήρηση κυματομορφής δεν μπορεί να επεκταθεί κατά την κανονική αναμονή ενεργοποίησης. Μπορεί να χρησιμοποιηθεί κανονικά κατά την κανονική αναμονή ενεργοποίησης.
Λειτουργία επίδειξης Όχι Ναι
Διαχωρισμένη οθόνη Όχι Ναι
Ρυθμός δειγματοληψίας Μονό κανάλι 1G/s, περισσότερα από 2 κανάλια μόνο 250M/s Μονό κανάλι 1G/s, 2 κανάλια 500M/s, πολλαπλά κανάλια 250M/s
Χρόνος έναρξης 2-3S περίπου 16s
Κατανάλωση ρεύματος περίπου 6W περίπου 7.5W

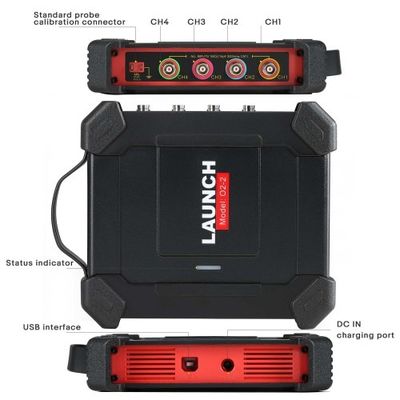

Πώς να συνδέσετε τα καλώδια;

Διαφορετικά σενάρια εφαρμογής απαιτούν διαφορετικές μεθόδους σύνδεσης (ανεξάρτητα από το σενάριο εφαρμογής, απαιτούνται οι ακόλουθες συνδέσεις):

Πρώτον, τροφοδοτήστε το κουτί παλμογράφου μέσω του καλωδίου τροφοδοσίας διπλού κλιπ: Συνδέστε το ένα άκρο του καλωδίου τροφοδοσίας διπλού κλιπ στη διασύνδεση τροφοδοσίας του κουτιού παλμογράφου και το άλλο άκρο στην μπαταρία του οχήματος για να αντλήσετε ρεύμα (το κόκκινο συνδέεται στον θετικό πόλο, το μαύρο συνδέεται στον αρνητικό πόλο).

Σημείωση: * Τα tablet της σειράς PADVII υποστηρίζουν τροφοδοσία USB.

2. Συνδέστε τον ακροδέκτη Type B του καλωδίου USB στη διασύνδεση Type B του παλμογράφου και συνδέστε το άλλο άκρο στη διασύνδεση USB της διαγνωστικής συσκευής.

Προδιαγραφή:
Κανάλια 4
Εύρος ζώνης 100MHz
Χρόνος ανόδου 3.5ns (τυπικό)
Ακρίβεια ±3%
Αντίσταση εισόδου 1M ±1.5%
Τύπος εισόδου Μονό άκρο, σύνδεσμος BNC
Σύζευξη εισόδου DC, AC
Προστασία υπερφόρτωσης ±200V σε μονή είσοδο
Εύρη χρόνου βάσης 1ns~1ks (1 κανάλι)
  1ns~1ks (2 κανάλια)
  1ns~1ks (4 κανάλια)
Κάθετη ανάλυση 8bits
Μνήμη Buffer 10M (για 4 κανάλια)
Διασύνδεση τροφοδοσίας Θύρα USB, θύρα DC IN
Ανταλλαγή δεδομένων μέσω USB
Λειτουργία ενεργοποίησης Κανονική, Αυτόματη και Μονή SEQ
Προηγμένες ενεργοποιήσεις Άκρη, Πλάτος παλμού

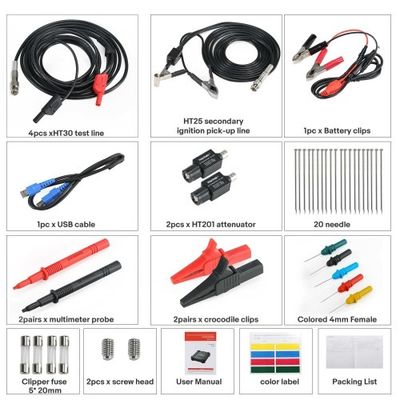

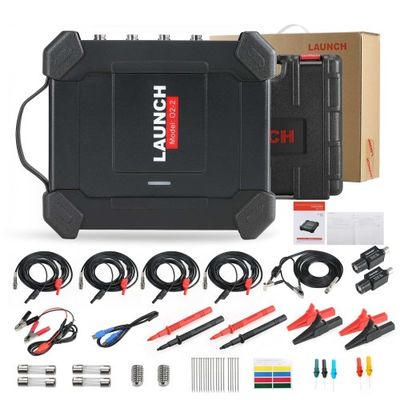

Λίστα πακέτων:

1pc x Κύρια μονάδα Launch O2-2
1pc x Καλώδιο δοκιμής διασύνδεσης BNC σε 4mm
1pc x Καλώδιο παραλαβής δευτερεύουσας ανάφλεξης
1pc x Καλώδιο USB
1pc x 20:1 εξασθενητής
1pc x ανιχνευτής πολύμετρου
1pc x Κλιπ μπαταρίας
1pc x Σετ ανιχνευτών διάτρησης
2pcs x κλιπ κροκοδείλου
1pc x Ανεξάρτητο καλώδιο επέκτασης ανάφλεξης
1pc x Ανεξάρτητος ανιχνευτής ανάφλεξης COP
