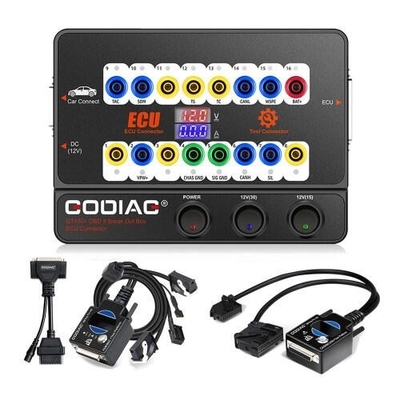

GODIAG GT100 Breakout Box με BMW CAS4 CAS4+ και FEM/BDC Πλατφόρμα Δοκιμών Δωρεάν αποστολή για VVDI2 VVDI Key Tool Plus

Περιγραφή του προϊόντος

- Δεν ξέρω.

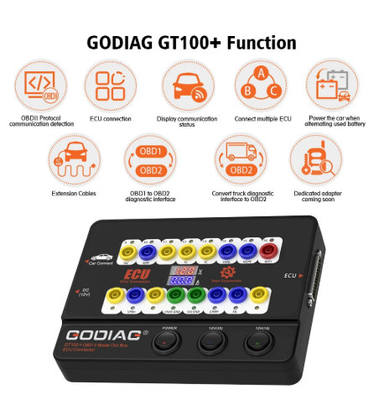

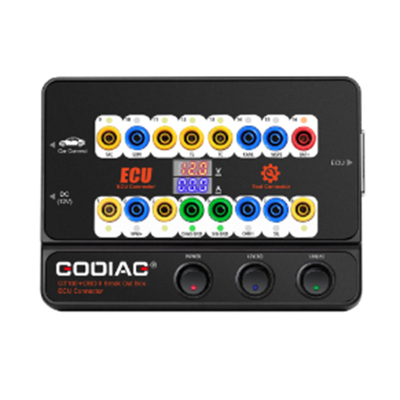

Οδηγός λειτουργίας και λειτουργίας GODIAG GT100
- Με τη σύνδεση του οχήματος και του διαγνωστικού εργαλείου μέσω OBDII, το LED του Godiag GT100 θα δείξει αν η διαγνωστική διεπαφή OBDII έχει καλή επικοινωνία με το αυτοκίνητο.

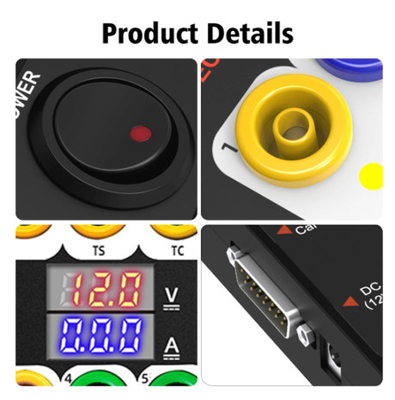

- Παρακολουθήστε την τάση της διεπαφής OBDII του οχήματος και εμφανίστε την σε πραγματικό χρόνο.Παρακαλείστε να σταματήσετε τη διάγνωση και τον προγραμματισμό για να αποφευχθεί η αδυναμία εκκίνησης του οχήματος/απώλεια δεδομένων/κλειδωμένη μονάδα.


1Ανιχνευτής πρωτοκόλλου OBDII και ανίχνευση επικοινωνίας



1) Συνδέστε το GODIAG GT100 με την πύλη διάγνωσης OBDII του αυτοκινήτου.
2) Όταν η συσκευή εμφανίζει την τάση, ενεργοποιήστε τον διακόπτη τροφοδοσίας του GODIAG GT100.
3) Στη συνέχεια, συνδέστε το εργαλείο διάγνωσης, όταν το εργαλείο επικοινωνεί με το αυτοκίνητο, ο δείκτης LED του αντίστοιχου πρωτοκόλλου θα ανάψει ή θα αναβοσβήσει.Θα έχει τη μέγιστη φωτεινότητα.Όταν η επικοινωνία είναι επιτυχής, τα αντίστοιχα CAN-H και CAN-L θα εξασθενήσουν ή θα αναβοσβήνουν αδύναμα)

2Σύνδεση ECU: σύνδεση μεμονωμένης μονάδας

Το GODIAG GT100, συνδεδεμένο με μία μονάδα ECU, είναι βολικό για τον χρήστη για τη διάγνωση και τον προγραμματισμό με μία μονάδα.


1) Συνδέστε το ECU με τα χρωματικά jumpers. (Αν το ECU είναι πρωτόκολλο CAN, ελέγξτε αν θα χρειαστεί να συνδέσετε έναν αντίσταση 120 Ωμ.)
2) Το Godiag GT100 μπορεί να τροφοδοτηθεί με σύνδεση με την διαγνωστική διεπαφή OBDII του αυτοκινήτου ή με έναν προσαρμογέα ισχύος εναλλασσόμενου ρεύματος.
3) Για τη διάγνωση και τον προγραμματισμό ενός ενιαίου ECU, συνδέοντας το διαγνωστικό εργαλείο ή τον προγραμματιστή ECU.


3Συνδέση επέκτασης μπανάνας:

Επεκτείνετε το OBDII 16pin διεπαφής του αυτοκινήτου για να σας πει αν η σύνδεση OBDII διεπαφής είναι καλή ή όχι, η οποία είναι βολική για τη δοκιμή της μορφής κύματος τάσης διεπαφής OBDII.



4. Μετατροπή της διαγνωστικής διεπαφής OBD1 στην τυποποιημένη OBD2

Χρησιμοποιήστε τον συνδετήρα για τη μετατροπή της διεπαφής OBD1 σε διεπαφή obd2 σύμφωνα με το πρωτόκολλο επικοινωνίας διαγνωστικής διεπαφής.



5. Συνδέστε πολλές μονάδες ελέγχου ECU ταυτόχρονα, η οποία είναι βολική για τους επαγγελματίες μηχανικούς για ανίχνευση και συντήρηση.


6. Πότε να χρησιμοποιήσετε τα καλώδια επέκτασης:Ο χώρος της τοποθεσίας της διαγνωστικής διεπαφής είναι πολύ στενός για να συνδεθεί με το διαγνωστικό εργαλείο ή ο χρήστης διαπιστώνει ότι το καλώδιο διαγνωστικής δεν είναι αρκετά μεγάλο κατά τη διάρκεια της συντήρησης.Μπορεί να παραταθεί κατά 1.2 μέτρα.



7- Είναι σε θέση να τροφοδοτήσει το αυτοκίνητο όταν αντικαθιστά τη χρησιμοποιημένη μπαταρία.




1) Προετοιμάστε την μπαταρία Α για την παροχή ενέργειας συνδέοντας την με το αριθμό 16 / 4 / 5 οπές του Godiag GT100 και με την OBD2 διαγνωστική διεπαφή του αυτοκινήτου.
[Ανακοίνωση 1. Ανοίξτε το διακόπτη ρεύματος του Godiag GT100. 2. Μην ανοίξετε το διακόπτη ανάφλεξης, μην ξεκινήσετε το αυτοκίνητο]

2) Στη συνέχεια, αντικαταστήστε την ολοκαίνουργια μπαταρία Β με τη χρησιμοποιημένη μπαταρία στο αυτοκίνητο,που θα διασφαλίσει ότι το αυτοκίνητο έχει πλήρη ισχύ για την πρόληψη της απώλειας δεδομένων και της κλειδώσεως ήχου ή της δυσλειτουργίας λόγω έλλειψης ισχύος στο μονάδα ελέγχου ECU.


8. Ο ειδικός προσαρμογός θα απελευθερωθεί (βοήθεια GT100 συνδέεται με την ειδική μονάδα ECU)


Διάγραμμα σύνδεσης υλικού:



GODIAG BMW CAS4 / CAS4+ Πλατφόρμα δοκιμών προγραμματισμού

Η πλατφόρμα δοκιμών προγραμματισμού Godiag CAS4/CAS4+ είναι μια ειδική συσκευή που αναπτύχθηκε για κλειδαρά της BMW, μηχανικούς συντήρησης και μηχανικούς προγραμματισμού CAS4/CAS4+.


1Με τη συνεργασία με το Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 κλπ, η πλατφόρμα δοκιμής Godiag CAS4 / CAS4+ μπορεί να προγραμματίσει νέο κλειδί όταν όλα τα κλειδιά χαθούν,
μπορεί να προσθέσει νέο κλειδί και να αντικαταστήσει το μοντέλο ECU CAS4 / CAS4+.

2Πριν από την επανένταξη της μονάδας CAS4 / CAS4+ στο αυτοκίνητο, επιτρέπεται να συνδέσετε αυτή την πλατφόρμα δοκιμής με τη μονάδα CAS για να ελέγξετε αν μπορεί να επικοινωνήσει
ή υπάρχει κάποια δυσλειτουργία.

3Χρησιμοποιείται για ανάγνωση και δημιουργία αντιγράφων ασφαλείας των δεδομένων μετά την προεπεξεργασία, χρησιμοποιείται για την αντικατάσταση της μονάδας ακινητοποίησης CAS4 / CAS4+ (για παράδειγμα: αντικατάσταση του συστήματος ακινητοποίησης CAS4 με 2 θύρες με σύστημα ακινητοποίησης 3 θύρων με άνετη πρόσβαση).

4Πριν εγκαταστήσετε το CAS4 / CAS4 + μονάδα πίσω στο αυτοκίνητο, μπορεί να χρησιμοποιηθεί για να δοκιμάσει αν το προγραμματισμένο κλειδί συγχρονίζεται με το CAS4 +.

5Η πλατφόρμα δοκιμής CAS4 CAS4+ της Godiag μπορεί να βοηθήσει στην επέκταση της επιχείρησης για τους μηχανικούς που είναι εξειδικευμένοι στο προγραμματισμό κλειδιού CAS4 / CAS4+.
Όταν ένας ιδιοκτήτης αυτοκινήτου χάσει το κλειδί, μπορεί να αφαιρέσει τη μονάδα CAS4 και την αντίστοιχη ECU, και στη συνέχεια να τις στείλει στον κλειδαρά για να προγραμματίσει ένα νέο κλειδί,επίσης να εκτελέσει δοκιμή συγχρονισμού στο προγραμματισμένο πλήκτρο και το CAS4 / CAS4+.

6. Επεξεργασία προβλημάτων - όταν το κλειδί δεν μπορεί να ξεκινήσει το αυτοκίνητο, αυτή η πλατφόρμα δοκιμής μπορεί να χρησιμοποιηθεί για να εντοπίσει με ακρίβεια αν προκαλείται από την ασυμφωνία μεταξύ cas4 cas4 + και το κλειδί.

7Η πλατφόρμα δοκιμής αυτή υιοθετεί τον ειδικό συνδετήρα CAS4 CAS4 +, ο οποίος καθιστά τη σύνδεση απλούστερη, πιο βολική και αξιόπιστη.


8. GODIAG για την BMW CAS4 /CAS4+ Πλατφόρμα δοκιμών προγραμματισμού Περιγραφή δομής

1 θηλυκό διακόπτη DB25 (χρησιμοποιείται για τη σύνδεση της αρσενικής θύρας του GODIAG GT100 / GODIAG OBD2).
2Σύνδεσμος εκκίνησης με προσομοίωση ανάφλεξης.
3Σύνδειξη προσομοίωσης του πίνακα ελέγχου ακινητοποίησης.
4 Βασική περιοχή αισθητήρα.
Πέντε βίδες.
6Αναπροσαρμοστής ισχύος CAS4 CAS4+ ή προσαρμοστής επικοινωνίας CAN.
7 Godiag OEM ειδικός προσαρμογός ελέγχου εκκίνησης CAS4 CAS4+.

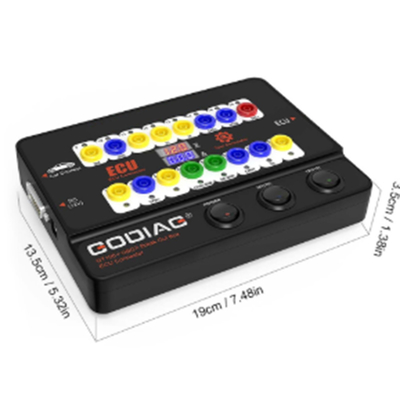

9. Διάσταση


Πλατφόρμα δοκιμών GODIAG για προγραμματισμό BMW FEM/BDC

Η πλατφόρμα δοκιμών προγραμματισμού FEM / BDC Godiag είναι μια ειδική συσκευή που αναπτύχθηκε για κλειδαρά της BMW, μηχανικούς συντήρησης και μηχανικούς προγραμματισμού FEM / BDC.



Πλατφόρμα δοκιμών προγραμματισμού Godiag FEM / BDC 5 κύρια χαρακτηριστικά:

1Παρέχει στους κλειδαράδες την εύκολη και βολική σύνδεση για το σύστημα ακινητοποίησης FEM/BDC.
2. Εκτελέστε τη δοκιμή συγχρονισμού για το προγραμματισμένο FEM / BDC και το κλειδί
3- Παροχή περιβάλλοντος δοκιμών για τους μηχανικούς που ανακυκλώνουν επαγγελματικά τα FEM/BDC.
4Βοηθήστε τους μηχανικούς συντήρησης αυτοκινήτων να ελέγξουν αν το FEM/BDC και το κλειδί συγχρονίζονται σωστά.
5- Παροχή σε επαγγελματίες μηχανικούς με τη σύνδεση FEM BDC μονάδες και το όργανο.



1Με τη συνεργασία με το Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 κλπ, η πλατφόρμα δοκιμής Godiag FEM / BDC μπορεί να προγραμματίσει νέο κλειδί, να προσθέσει νέο κλειδί και να αντικαταστήσει το FEM / BDC ECU module.



2Επιτρέπεται η σύνδεση αυτής της πλατφόρμας δοκιμής με τη μονάδα FEM / BDC για να δοκιμαστεί εάν μπορεί να επικοινωνήσει ή υπάρχει κάποια δυσλειτουργία.



3Χρησιμοποιείται για ανάγνωση και αντιγράφηση των δεδομένων μετά την προεπεξεργασία, χρησιμοποιείται για την αντικατάσταση της μονάδας ακινητοποίησης FEM / BDC

4Πριν από την εγκατάσταση της μονάδας FEM/BDC πίσω στο αυτοκίνητο, μπορεί να χρησιμοποιηθεί για να δοκιμάσει εάν το προγραμματισμένο κλειδί συγχρονίζεται με την FEM/BDC.

5Η πλατφόρμα δοκιμών Godiag FEM/BDC μπορεί να βοηθήσει στην επέκταση της επιχείρησης για τους μηχανικούς που είναι εξειδικευμένοι στο πρόγραμμα FEM/BDC key.
Όταν ένας ιδιοκτήτης αυτοκινήτου χάσει το κλειδί, μπορεί να αφαιρέσει τη μονάδα FEM / BDC και την αντίστοιχη ECU, και στη συνέχεια να τις στείλει στον κλειδαρά για να προγραμματίσει ένα νέο κλειδί,Επίσης εκτελεί μια δοκιμή συγχρονισμού στο προγραμματισμένο κλειδί και FEM / BDC.

6. Επεξεργασία προβλημάτων - όταν το κλειδί δεν μπορεί να ξεκινήσει το αυτοκίνητο, Αυτή η πλατφόρμα δοκιμής μπορεί να χρησιμοποιηθεί για να εντοπίσει αν είναι προκαλείται από τη μη αντιστοιχία μεταξύ FEM / BDC και το κλειδί.

7Αυτή η πλατφόρμα δοκιμής υιοθετεί τον ειδικό συνδετήρα OEM FEM / BDC, ο οποίος καθιστά τη σύνδεση απλούστερη, πιο βολική και αξιόπιστη.

8. GODIAG για την πλατφόρμα δοκιμών προγραμματισμού BMW FEM / BDC Περιγραφή δομής
1) DB25 θηλυκό σύνδεσμο. (χρησιμοποιείται για τη σύνδεση της DB25 αρσενικής θύρας του GODIAG GT100)
2) Συμμετέχουσα συσκευή ανάφλεξης.

9. Διάσταση
