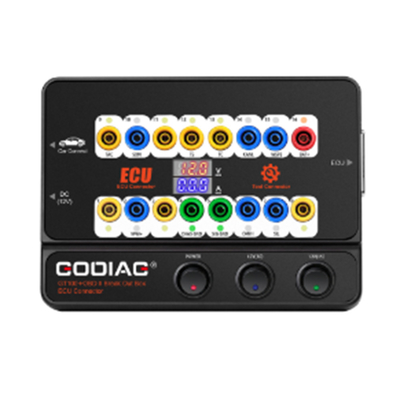

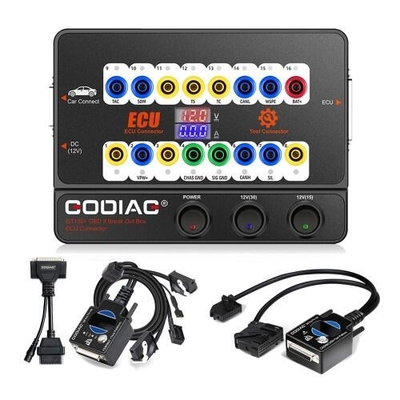

Το GODIAG GT100 Pro GT100+ Breakout Box με BMW CAS4 CAS4+ και FEM/BDC δοκιμαστική πλατφόρμα

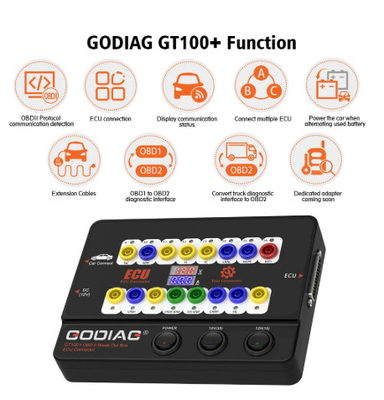

Περιγραφή του προϊόντος

• Εγγύηση ενός έτους.
• Χρησιμοποιείται με το KESS V2 και το Ktag
• Σύνδεση ECU + ανιχνευτής πρωτοκόλλου OBDII + ηλεκτρονική οθόνη ρεύματος
• Το καλώδιο μπορεί να επεκταθεί, με ένα προαιρετικό ειδικό προσαρμογέα
• Συμβατό με εργαλεία από την εκτόξευση, AUTEL, FOXWELL, XHORSE, VXDIAG και ούτω καθεξής
• Μετατροπή της διαγνωστικής διεπαφής OBD1 στην τυποποιημένη διαγνωστική διεπαφή OBD2
• Χρησιμοποιείται με την πλατφόρμα δοκιμής BMW-CAS4 Adapter για την ανίχνευση εάν η προγραμματιστική λειτουργία κλειδιού CAS4 λειτουργεί τέλεια ή όχι

GT100+ Pro εναντίον GT100

1. Το GT100+ προσθέτει Ηλεκτρονική Εμφάνιση ρεύματος.
2. GT100+ προσθέτει επικοινωνία πρωτοκόλλου CANBUS
3. Επαναφορά του οργάνου/αποκινητήρα όταν χάνονται όλα τα κλειδιά

1.GT100+ προσθέτει Ηλεκτρονική Δείξη ρεύματος.

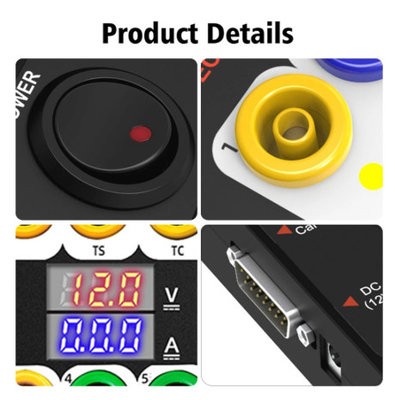

Στο πάγκο, συνδέστε τη μονάδα ECU χρησιμοποιώντας τον συνδετήρα μπανάνας ή τον ειδικό προσαρμογέα ECU db25, ο Godiag GT100+ θα εμφανίσει το ηλεκτρονικό ρεύμα.

Το πλεονέκτημα της εμφάνισης της ηλεκτρονικής ισχύος:

Ο χρήστης μπορεί να δει διαισθητικά την τρέχουσα κατάσταση της ECU.Τότε μπορείτε να ελέγξετε αμέσως αν η καλωδίωση είναι λάθος, εάν η καλωδίωση είναι σωστή, μπορεί να κρίνει ότι το ECU μπορεί να είναι σπασμένο, έτσι δεν υπάρχει ανάγκη να πραγματοποιήσει διαγνωστική επικοινωνία και μπορεί να επισκευάσει απευθείας το ECU.

Αν δείχνει πολύ ρεύμα, τότε μπορείτε επίσης να καθορίσετε αν το καλώδιο είναι λανθασμένα συνδεδεμένο ή το ECU είναι σπασμένο.

2. GT100+ προσθέτει CANBUS Πρωτόκολλο Επικοινωνίας

GT100+ Pin 1, 9, 3, 11 12, 13, 8 [αντιστοιχεί στον κίτρινο συνδετήρα μπανάνας στο μηχάνημα], αυτές οι μη τυποποιημένες διεπαφές πρωτοκόλλου obd2 μπορεί να εμφανίζουν πρωτόκολλο επικοινωνίας CAN BUS ή K-Line.Το GT100 μπορεί να εμφανίσει μόνο το πρωτόκολλο K-Line Pwm Vpw+ KWP 2000.Το GT100+ θα εμφανίζει επικοινωνία με το πρωτόκολλο CANBUS K-Line Pwm Vpw+ KWP 2000.

3. Επαναφορά του οργάνου / ακινητοποιητή όταν όλα τα κλειδιά χάθηκαν

Όταν θέλετε να προγραμματίσετε κλειδιά για VW, Porsche, Mitsubishi και άλλα αυτοκίνητα με όλα τα κλειδιά χαμένα, ή να προγραμματίσετε ECU Toyota,πρέπει να ενεργοποιήσετε το ταμπλό ελέγχου (επιστροφή του οργάνου) ή να ξυπνήσετε την ενότητα ακινητοποίησης πρώταΜετά μπορείτε να χειριστείτε απευθείας χρησιμοποιώντας το GT100 GT100+.

α.Για τα κλειδιά Porsche και VAG 4ης / 5ης γενιάς (για παράδειγμα, το νέο A6L Touareg A4 Q5 A7), χρησιμοποιήστε το GT100+ για τη σύντομη σύνδεση μπανάνας PIN 16-PIN 1 για να φωτίσετε το ταμπλό,Μετά από αυτό χρησιμοποιήστε το εργαλείο προγραμματισμού κλειδί για να συνδεθεί με το θηλυκό προσαρμογέα της GT100 + για τη συλλογή δεδομένωνΟρισμένα ταμπλό ελέγχου οχημάτων δεν φωτίζονται, αλλά μπορούν επίσης να συλλέγονται δεδομένα, για παράδειγμα: A6L Q7.

β.Για να αντικαταστήσετε το ECU του κινητήρα της Toyota ή να χρησιμοποιήσετε κάποιο πρόγραμμα κλειδιού για να προγραμματίσετε την Toyota όταν όλα τα κλειδιά χάθηκαν, απαιτείται να συντομεύσετε το PIN13-PIN4

γ.Για να προγραμματίσετε το κλειδί Mitsubishi με όλα τα κλειδιά χαμένα ή για να ρυθμίσετε το OBDII όταν όλα τα τηλεχειριστήρια χαμένα, παρακαλώ συντομεύστε το PIN1-PIN4.

Για άλλες επιδόσεις, αυτό που μπορεί να κάνει ο Godiag GT100 + ECU Bench Connector, είναι το ίδιο με το Godiag GT100.

Πλατφόρμα δοκιμών GODIAG για προγραμματισμό BMW FEM/BDC

Η πλατφόρμα δοκιμών προγραμματισμού FEM / BDC Godiag είναι μια ειδική συσκευή που αναπτύχθηκε για κλειδαρά της BMW, μηχανικούς συντήρησης και μηχανικούς προγραμματισμού FEM / BDC.



Πλατφόρμα δοκιμών προγραμματισμού Godiag FEM / BDC 5 κύρια χαρακτηριστικά:

1Παρέχει στους κλειδαράδες την εύκολη και βολική σύνδεση για το σύστημα ακινητοποίησης FEM/BDC.
2. Εκτελέστε τη δοκιμή συγχρονισμού για το προγραμματισμένο FEM / BDC και το κλειδί
3- Παροχή περιβάλλοντος δοκιμών για τους μηχανικούς που ανακυκλώνουν επαγγελματικά τα FEM/BDC.
4Βοηθήστε τους μηχανικούς συντήρησης αυτοκινήτων να ελέγξουν αν το FEM/BDC και το κλειδί συγχρονίζονται σωστά.
5- Παροχή σε επαγγελματίες μηχανικούς με τη σύνδεση FEM BDC μονάδες και το όργανο.



1Με τη συνεργασία με το Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 κλπ, η πλατφόρμα δοκιμής Godiag FEM / BDC μπορεί να προγραμματίσει νέο κλειδί, να προσθέσει νέο κλειδί και να αντικαταστήσει το FEM / BDC ECU module.



2Επιτρέπεται η σύνδεση αυτής της πλατφόρμας δοκιμής με τη μονάδα FEM / BDC για να δοκιμαστεί εάν μπορεί να επικοινωνήσει ή υπάρχει κάποια δυσλειτουργία.



3Χρησιμοποιείται για ανάγνωση και αντιγράφηση των δεδομένων μετά την προεπεξεργασία, χρησιμοποιείται για την αντικατάσταση της μονάδας ακινητοποίησης FEM / BDC

4Πριν από την εγκατάσταση της μονάδας FEM/BDC πίσω στο αυτοκίνητο, μπορεί να χρησιμοποιηθεί για να δοκιμάσει εάν το προγραμματισμένο κλειδί συγχρονίζεται με την FEM/BDC.

5Η πλατφόρμα δοκιμών Godiag FEM/BDC μπορεί να βοηθήσει στην επέκταση της επιχείρησης για τους μηχανικούς που είναι εξειδικευμένοι στο πρόγραμμα FEM/BDC key.
Όταν ένας ιδιοκτήτης αυτοκινήτου χάσει το κλειδί, μπορεί να αφαιρέσει τη μονάδα FEM / BDC και την αντίστοιχη ECU, και στη συνέχεια να τις στείλει στον κλειδαρά για να προγραμματίσει ένα νέο κλειδί,Επίσης εκτελεί μια δοκιμή συγχρονισμού στο προγραμματισμένο κλειδί και FEM / BDC.

6. Επεξεργασία προβλημάτων - όταν το κλειδί δεν μπορεί να ξεκινήσει το αυτοκίνητο, Αυτή η πλατφόρμα δοκιμής μπορεί να χρησιμοποιηθεί για να εντοπίσει αν είναι προκαλείται από τη μη αντιστοιχία μεταξύ FEM / BDC και το κλειδί.

7Αυτή η πλατφόρμα δοκιμής υιοθετεί τον ειδικό συνδετήρα OEM FEM / BDC, ο οποίος καθιστά τη σύνδεση απλούστερη, πιο βολική και αξιόπιστη.

8. GODIAG για την πλατφόρμα δοκιμών προγραμματισμού BMW FEM / BDC Περιγραφή δομής
1) DB25 θηλυκό σύνδεσμο. (χρησιμοποιείται για τη σύνδεση της DB25 αρσενικής θύρας του GODIAG GT100)
2) Συμμετέχουσα συσκευή ανάφλεξης.

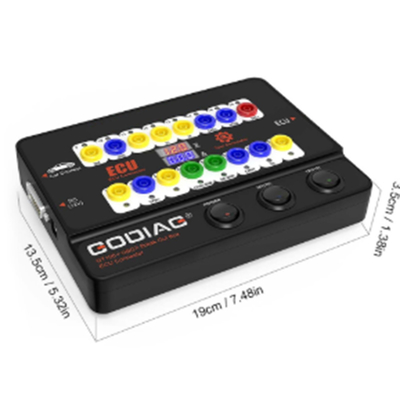

9. Διάσταση


GODIAG BMW CAS4 / CAS4+ Πλατφόρμα δοκιμών προγραμματισμού

Η πλατφόρμα δοκιμών προγραμματισμού Godiag CAS4/CAS4+ είναι μια ειδική συσκευή που αναπτύχθηκε για κλειδαρά της BMW, μηχανικούς συντήρησης και μηχανικούς προγραμματισμού CAS4/CAS4+.


1Με τη συνεργασία με το Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 κλπ, η πλατφόρμα δοκιμής Godiag CAS4 / CAS4+ μπορεί να προγραμματίσει νέο κλειδί όταν όλα τα κλειδιά χαθούν,
μπορεί να προσθέσει νέο κλειδί και να αντικαταστήσει το μοντέλο ECU CAS4 / CAS4+.

2Πριν από την επανένταξη της μονάδας CAS4 / CAS4+ στο αυτοκίνητο, επιτρέπεται να συνδέσετε αυτή την πλατφόρμα δοκιμής με τη μονάδα CAS για να ελέγξετε αν μπορεί να επικοινωνήσει
ή υπάρχει κάποια δυσλειτουργία.

3Χρησιμοποιείται για ανάγνωση και δημιουργία αντιγράφων ασφαλείας των δεδομένων μετά την προεπεξεργασία, χρησιμοποιείται για την αντικατάσταση της μονάδας ακινητοποίησης CAS4 / CAS4+ (για παράδειγμα: αντικατάσταση του συστήματος ακινητοποίησης CAS4 με 2 θύρες με σύστημα ακινητοποίησης 3 θύρων με άνετη πρόσβαση).

4Πριν εγκαταστήσετε το CAS4 / CAS4 + μονάδα πίσω στο αυτοκίνητο, μπορεί να χρησιμοποιηθεί για να δοκιμάσει αν το προγραμματισμένο κλειδί συγχρονίζεται με το CAS4 +.

5Η πλατφόρμα δοκιμής CAS4 CAS4+ της Godiag μπορεί να βοηθήσει στην επέκταση της επιχείρησης για τους μηχανικούς που είναι εξειδικευμένοι στο προγραμματισμό κλειδιού CAS4 / CAS4+.
Όταν ένας ιδιοκτήτης αυτοκινήτου χάσει το κλειδί, μπορεί να αφαιρέσει τη μονάδα CAS4 και την αντίστοιχη ECU, και στη συνέχεια να τις στείλει στον κλειδαρά για να προγραμματίσει ένα νέο κλειδί,επίσης να εκτελέσει δοκιμή συγχρονισμού στο προγραμματισμένο πλήκτρο και το CAS4 / CAS4+.

6. Επεξεργασία προβλημάτων - όταν το κλειδί δεν μπορεί να ξεκινήσει το αυτοκίνητο, αυτή η πλατφόρμα δοκιμής μπορεί να χρησιμοποιηθεί για να εντοπίσει με ακρίβεια αν προκαλείται από την ασυμφωνία μεταξύ cas4 cas4 + και το κλειδί.

7Η πλατφόρμα δοκιμής αυτή υιοθετεί τον ειδικό συνδετήρα CAS4 CAS4 +, ο οποίος καθιστά τη σύνδεση απλούστερη, πιο βολική και αξιόπιστη.


8. GODIAG για την BMW CAS4 /CAS4+ Πλατφόρμα δοκιμών προγραμματισμού Περιγραφή δομής
