GODIAG GT105 ECU IMMO Kit Plus GT107 DSG Gearbox Data Read/Write Adapter για DQ250, DQ200, VL381, VL300, DQ500, DL501 Συμβατό με PCMTuner, Kess V2, PCMFlash, KTMBench κλπ.

GODIAG GT105 ECU IMMO Kit Plus GT107 Προσαρμογέας Ανάγνωσης/Εγγραφής Δεδομένων Κιβωτίου Ταχυτήτων DSG για DQ250, DQ200, VL381, VL300, DQ500, DL501 Συμβατό με PCMTuner, Kess V2, PCMFlash, KTMBench κ.λπ.

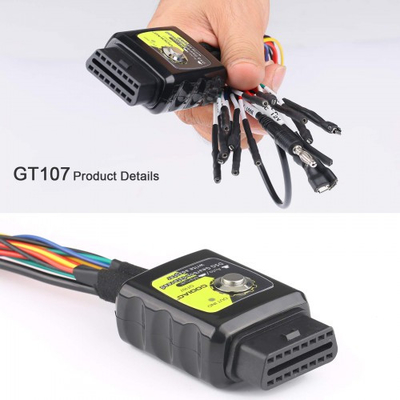

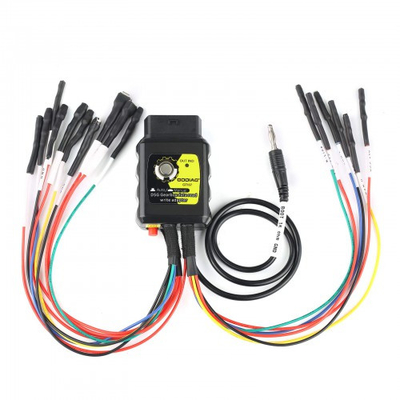

Το GODIAG GT107 ECU IMMO Kit είναι ένας προσαρμογέας σύνδεσης κιβωτίου ταχυτήτων DSG. Οι μηχανικοί συντήρησης κιβωτίων ταχυτήτων DSG μπορούν να κλωνοποιήσουν, να διαγνώσουν και να επισκευάσουν την ECU του κιβωτίου ταχυτήτων DSG και μπορούν επίσης να διαβάσουν, να γράψουν και να προσαρμόσουν δεδομένα για την ECU του κιβωτίου ταχυτήτων DSG μέσω PCMFlash και Kess V2 κ.λπ. Αυτός ο προσαρμογέας διαθέτει αυτόματη και χειροκίνητη επιλογή για το λογισμικό PCMFlash. Για ανάγνωση και εγγραφή δεδομένων, μπορείτε να επιλέξετε "Auto", και για διάγνωση μπορείτε να επιλέξετε "Manual". Για άλλο λογισμικό kessv2, DQ200, DQ250, DQ500 μπορείτε επίσης να επιλέξετε "Manual".
Επιπλέον, με την ισχύ της μπαταρίας του αυτοκινήτου, ο προσαρμογέας μπορεί να διαβάσει και να γράψει απευθείας δεδομένα κιβωτίου ταχυτήτων DSG και μπορείτε να ελέγξετε καθαρά την κατάσταση επικοινωνίας κατά τη διάρκεια της διαδικασίας ανάγνωσης και εγγραφής δεδομένων.

Κύρια σημεία:

1. Ανάγνωση/εγγραφή δεδομένων κιβωτίου ταχυτήτων DSG
2. Λειτουργεί για DQ250, DQ200, VL381, VL300, DQ500, DL501
3. Συμβατό με PCMTuner, Kess V2, PCMFlash, KTMBench κ.λπ.
4. Εύκολη σύνδεση και γρήγορη απόκριση

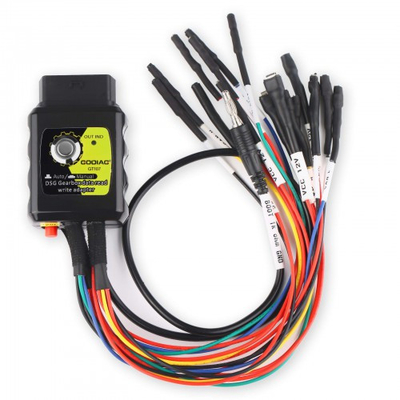

Ο προσαρμογέας δεδομένων GODIAG GT107 DSG υποστηρίζει τη σύνδεση των:

Renault DC0/DC4 Gen2
Honda LUK UDCT
DQ200 (0AM) [Α/Ε/Ε]
DQ250C (02E) [Α/Ε/Ε]
DQ250E/F (02E) [Α/Ε/Ε]
DQ200MQB/G2 (0CW) [Α/Ε/Ε]
DQ250MQB (0D9) [Α/Ε/Ε]
VL300/V30 (01J/0AN) [Α/Ε/Ε]
VL381 (0AW) [Α/Ε/Ε]
DL501/G2 (0B5) [Α/Ε/Ε]
DQ500 (0BH/0BT) [Α/Ε/Ε] ανάγνωση κατά τη χρήση απευθείας σύνδεσης.
DQ200/MQB/G2 Boot (MICRO) [Α/Ε/Ε]
DQ200/MQB/G2 Boot (EEPROM) [Α/Ε]
DQ250E/F/MQB Boot (MICRO) [Α/Ε/Ε]
DQ250E/F/MQB Boot (EEPROM) [Α/Ε]
VL300/V30 BSL (FLASH) [Α/Ε/Ε]
VL300/V30 BSL (EEPROM) [Α/Ε/Ε]
VL381 Boot (MICRO) [Α/Ε/Ε]
VL381 Boot (EEPROM) [Α/Ε]
DL501/G2 Boot (MICRO) [Α/Ε/Ε]
DL501/G2 Boot (EEPROM) [Α/Ε]

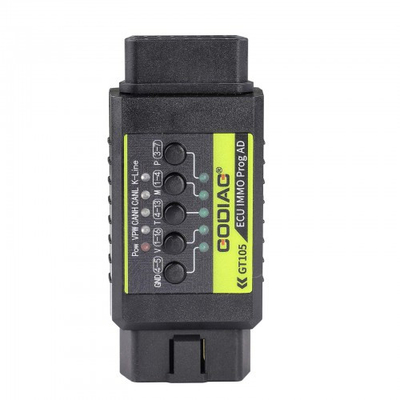

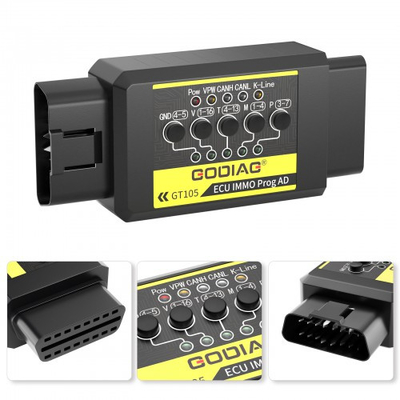

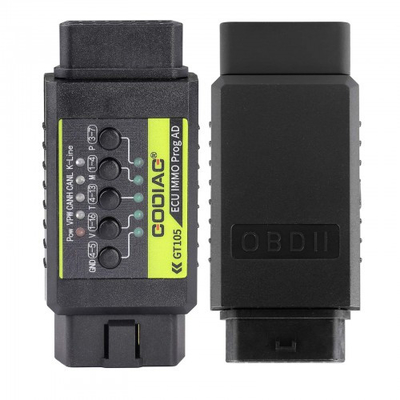

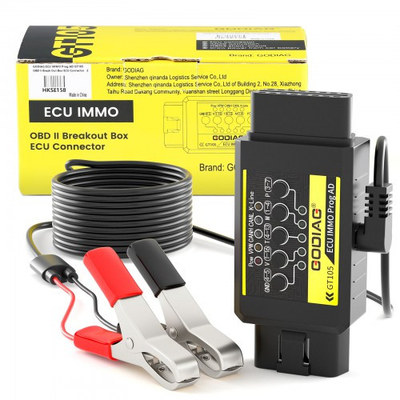

Χαρακτηριστικά προσαρμογέα GT105 ECU IMMO Prog:

-Μια γραμμή σύνδεσης ECU πλήρους πρωτοκόλλου για ρύθμιση ισχύος προγραμματισμού ECU
-Ανεξάρτητο PIN 4 σώματος GND, PIN5 σήματος GND OBD2 για ειδικό προγραμματισμό ορισμένων μονάδων.
-Τα PIN4 και PIN5 μπορούν να αλλάξουν μεταξύ βραχυκυκλώματος και μη βραχυκυκλώματος.
-Τυπικό ανεξάρτητο PIN4, PIN5 OBD2.
-Η καθαρή χάλκινη θηλυκή υποδοχή υποστηρίζει επανειλημμένη εισαγωγή και αφαίρεση και έχει μεγάλη διάρκεια ζωής.
-Σφιγκτήρας μπαταρίας επεξεργασμένος με φιλικό προς το περιβάλλον ψεκασμό αλατιού, με πάχος 0,5 mm.

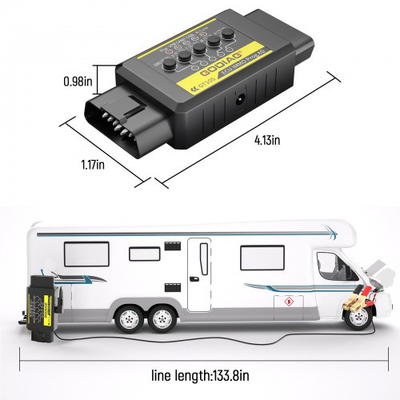

-Το καλώδιο μπαταρίας αυτοκινήτου DC υιοθετεί καλώδιο με μανίκι 0,75mm² 2-πυρήνων, το οποίο υποστηρίζει τη διασύνδεση DC5.5*2.5/ DC5.5*2.1.
-Ο σύνδεσμος DC διαθέτει ασφάλεια 7A που επαναφέρεται.
-Διασύνδεση ισχύος DC, ειδικός σύνδεσμος τροφοδοσίας εργαστηρίου.
-Γενικός βραχυκυκλωτήρας OBD2 καλής ποιότητας.

Διάγραμμα σύνδεσης:





Διάγραμμα σύνδεσης & Λειτουργία:

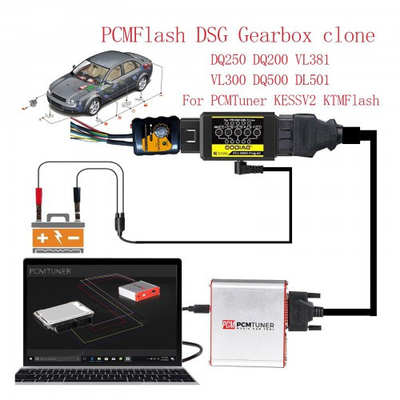

Χρησιμοποιείται με PCMtuner


Εύκολη λειτουργία:
1. Συνδέστε το Godiag GT107 στην ECU του κιβωτίου ταχυτήτων DQ250, DQ200, VL381, VL300, DQ500, DL501.
2. Συνδέστε το Godiag ECU IMMO Prog AD και συνδέστε τροφοδοτικό DC 12V 2A.

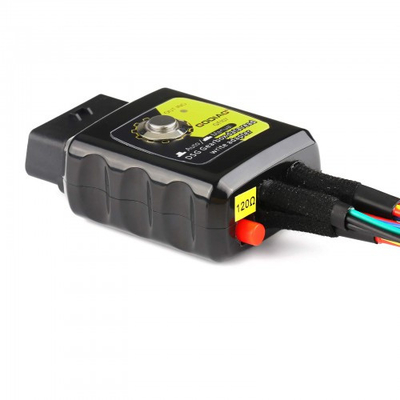

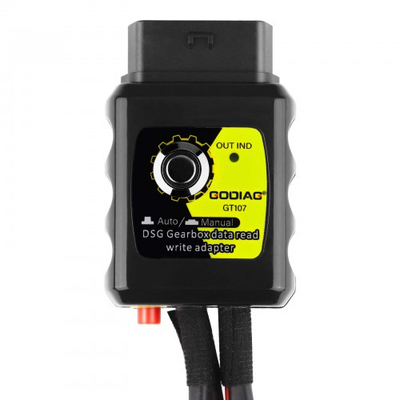

3. Ο αναλογικός διακόπτης ανάφλεξης GODIAG GT107 είναι σε λειτουργία “Auto” εάν δεν πατηθεί και είναι σε λειτουργία “Manual” εάν πατηθεί (Σημείωση: Επιλέξτε την αντίστοιχη λειτουργία στο λογισμικό για ανάγνωση δεδομένων)
4. Συνδέστε PCMFlash, PCMTuner J2534passthru.
5. Συνδέστε τον υπολογιστή για να ανοίξετε το λογισμικό και επιλέξτε “Auto”.

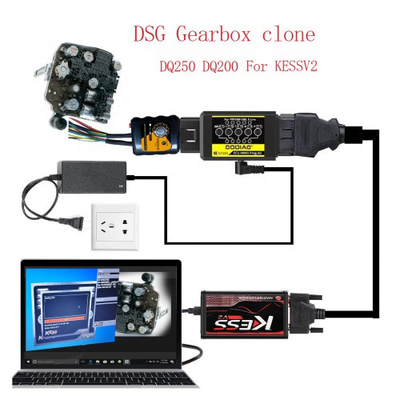

Χρησιμοποιείται με KESSV DQ200, DQ250, DQ500:

Εύκολη λειτουργία:
1. Συνδέστε το Godiag GT107 στην ECU του κιβωτίου ταχυτήτων DQ250, DQ200, DQ500.
2. Συνδέστε το Godiag ECU IMMO Prog AD και συνδέστε την μπαταρία του οχήματος ή τροφοδοτικό 12v 3A.
3. Συνδέστε τη συσκευή kessv2 και πατήστε το διακόπτη του GT107 για να το θέσετε σε λειτουργία ανάφλεξης “Manual”.
4. Συνδέστε τον υπολογιστή για να ανοίξετε το λογισμικό.

Χρησιμοποιείται στο αυτοκίνητο:

Εύκολη λειτουργία:
1. Συνδέστε το Godiag GT107 στην ECU του κιβωτίου ταχυτήτων DQ250, DQ200, VL381, VL300, DQ500, DL501.
2. Συνδέστε το Godiag ECU IMMO Prog AD και συνδέστε την μπαταρία του οχήματος.
3. Ο αναλογικός διακόπτης ανάφλεξης Godiag GT107 είναι σε λειτουργία “Auto” εάν δεν πατηθεί και είναι σε λειτουργία “Manual” εάν πατηθεί (Σημείωση: Επιλέξτε την αντίστοιχη λειτουργία στο λογισμικό για ανάγνωση δεδομένων).
4. Συνδέστε PCMFlash, PCMTuner J2534passthru.
5. Συνδέστε τον υπολογιστή για να ανοίξετε το λογισμικό και επιλέξτε “Auto”

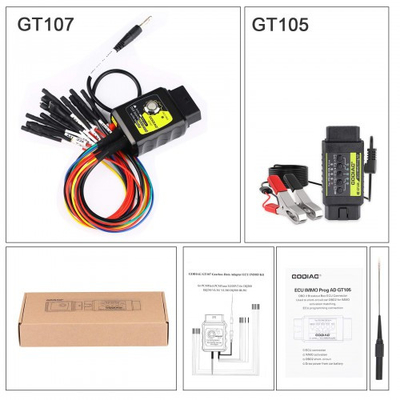

Η συσκευασία περιλαμβάνει:

1 τμχ x Godiag ECU IMMO Prog AD
1 τμχ x Προσαρμογέας DSG
1 τμχ x Καλώδιο τροφοδοσίας με σφιγκτήρα μπαταρίας
1 τμχ x Αισθητήρας
